LMD-DS 320

Voile de plafond métallique à l'aspect filigrane

LMD-DS 320

Voile de plafond métallique à l'aspect filigrane

L'aspect filigrane de la voile de plafond métallique LMD-DS 320 résulte du pliage oblique optionnel des panneaux de plafond, qui se manipulent sans outil, et de leur disposition variable en tant que module individuel. Les panneaux de plafond de grand format permettent d'avoir une vue sur le béton apparent. Ce système de plafond économique convainc en outre par son montage rapide et simple. Des installations peuvent être placées indépendamment entre les voiles de plafond métalliques.

Conception libre grâce à une installation personnalisée des voiles et de la dalle béton apparente
Possibilité de planifier l'espace de manière flexible
Panneaux de plafond de grand format, au choix avec bord à 90° ou 65°
Possibilité d'intervention simple et sans outil sur chaque panneau manoeuvrable individuellement
Installation indépendante de luminaires et d'éléments encastrés possible entre les panneaux
Pose simple et rapide
Panneau de plafond abordable comme solution économique
Hygiénique et facile à nettoyer

Fiche technique CAD-Portal

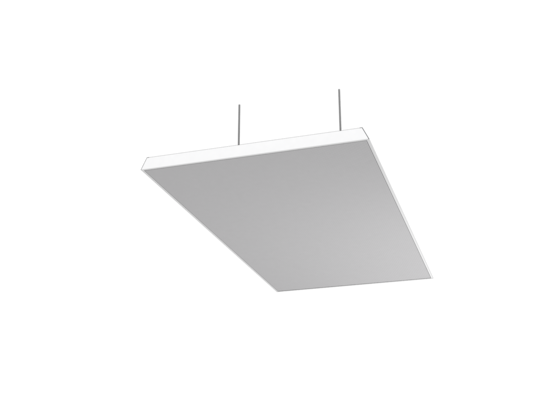

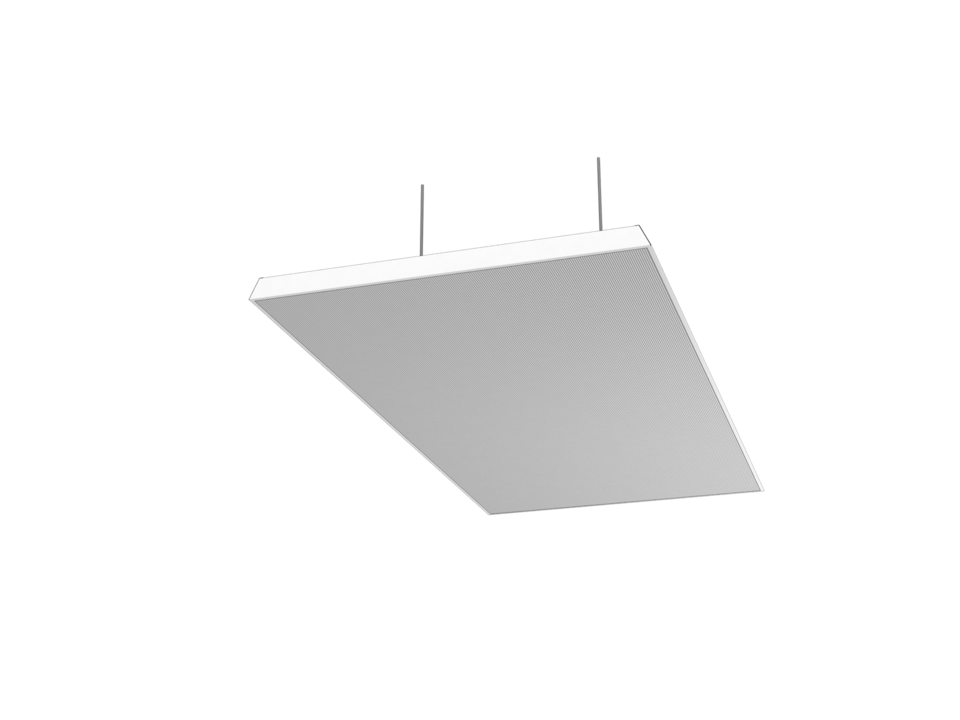

LMD-DS 320Vue de dessous

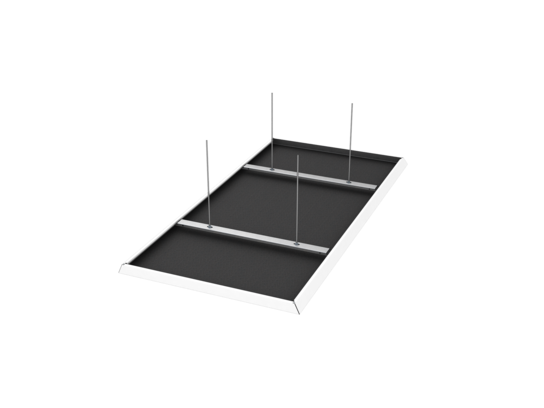

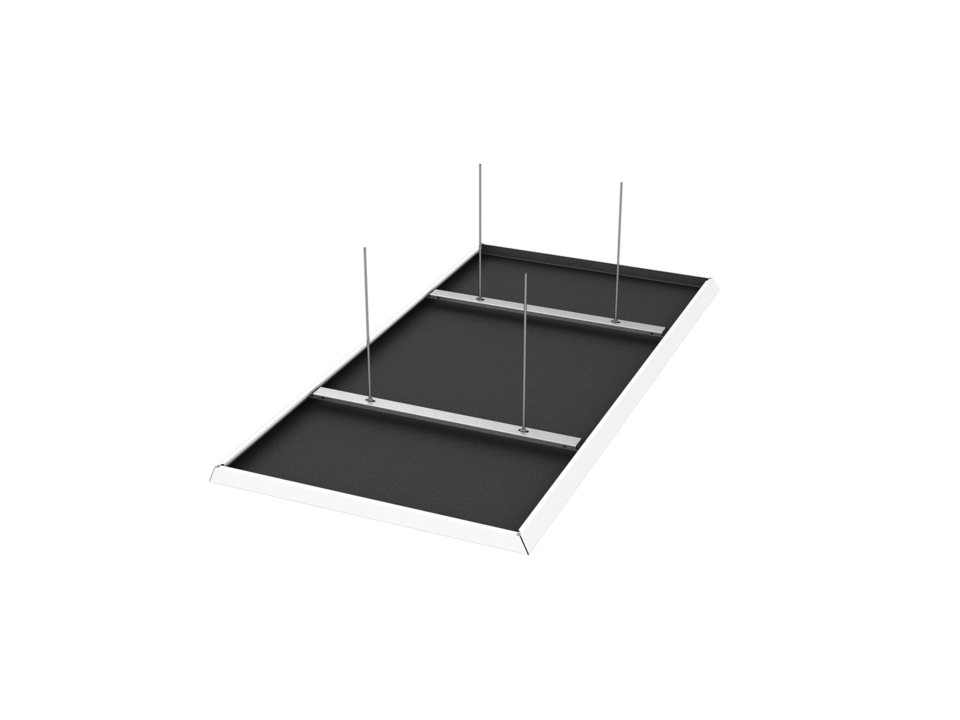

LMD-DS 320Vue de dessus

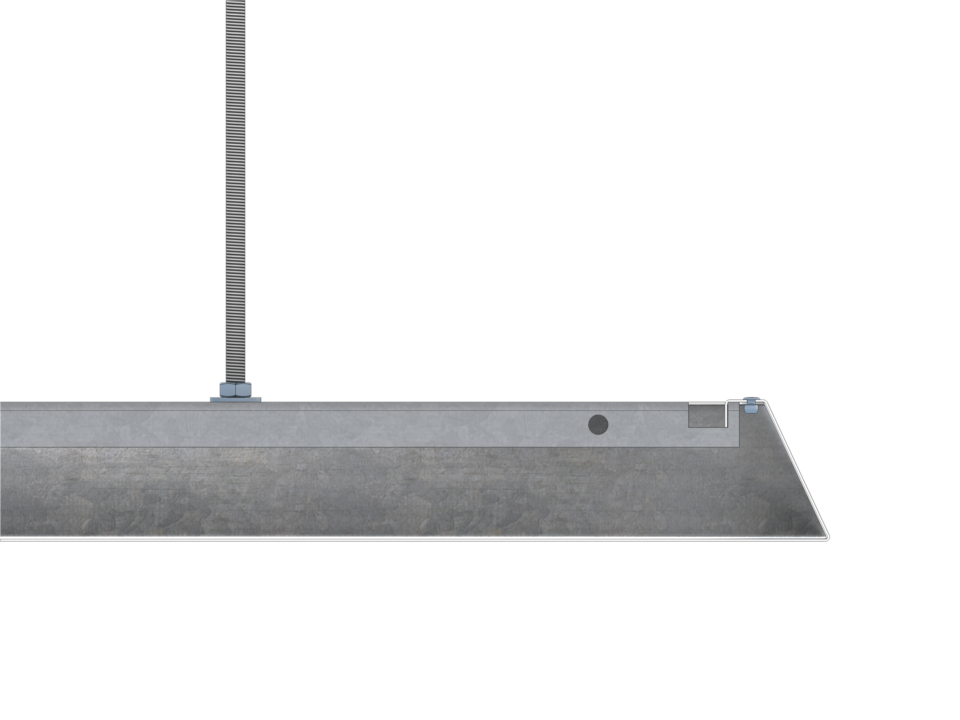

LMD-DS 320Coupe

LMD-DS 320Exemple d'application

LMD-DS 320Exemple d'application

LMD-DS 320Exemple d'application

Téléchargements

Catégories

Déclaration de performance (2)
Guide d'utilisation (1)

Téléchargements

Plus de contenu

Service digital

Spécifications NBS

Information sur le produit

Tableau des types

LMD-DS 320 Typ 1

Panneau individuel, de bordure ou central avec pli de 90° des quatre côtés

Longueur (L)

500 - 3.000 mm

Largeur (B)

400 - 1.250 mm

Hauteur (H)

50 mm

Longueur de voile (SL)

variable

Largeur de voile (SB)

400 - 1.250 mm

LMD-DS 320 Typ 2

Panneau individuel avec pli de 65° sur les quatre côtés

Longueur (L)

500 - 3.000 mm

Largeur (B)

400 - 1.250 mm

Hauteur (H)

50 mm

Longueur de voile (SL)

variable

Largeur de voile (SB)

400 - 1.250 mm

LMD-DS 320 Typ 3

Panneau avec pli de 65° sur trois côtés et un pli de 90° pour faire une extension

Longueur (L)

500 - 3.000 mm

Largeur (B)

400 - 1.250 mm

Hauteur (H)

50 mm

Longueur de voile (SL)

variable

Largeur de voile (SB)

400 - 1.250 mm

LMD-DS 320 Typ 4

Panneau avec pli de 65° sur deux côtés et deux plis de 90° pour un panneau central

Longueur (L)

500 - 3.000 mm

Largeur (B)

400 - 1.250 mm

Hauteur (H)

50 mm

Longueur de voile (SL)

variable

Largeur de voile (SB)

400 - 1.250 mm

Données techniques

Liste des éléments de construction

Acoustique

Acoustique de la salle

Classe d'absorption acoustique

ISO 11654

E - A

Coefficient de réduction du bruit

ASTM C 423

NRC

0,15 - 1,25

Coefficient d'absorption acoustique pondéré

ISO 11654

α_w

0,15 - 1,00

Note: L'acoustique des plafonds suspendus est évaluée par la surface d'absorption acoustique équivalente selon la norme DIN EN ISO 354.
Le calcul de αw et NRC ne peut être effectué que par approximation et ne constitue donc qu'une valeur indicative.

Protection incendie

Statique

Durabilité

Déclarations

Déclaration environnementale de produit

Le produit dispose d'une EPD vérifiée dans le respect des normes en vigueur. ( ISO 14025/EN 15804)

Règlement français sur les COV

Classe d'émission A+

Auto-déclaration

Une auto-déclaration selon la norme ISO 14021 est disponible. Celle-ci comprend des informations environnementales complètes pour la planification, les offres et les certifications de bâtiments (LEED, DGNB, taxonomie européenne).

Déclaration française relative à l'environnement et à la santé

Ce produit dispose d'une déclaration environnementale et sanitaire française (FDES) vérifiée, conforme aux normes en vigueur (ISO 14025 / NF EN 15804+A2/CN). La FDES est enregistrée dans la base de données française INIES et est utilisée pour l'évaluation des bâtiments selon la norme RE2020.

Économie circulaire

Cradle to Cradle Certified^® gold

Chiffres clés

Contenu recyclé

24,60 %

Options de mesure de l'air intérieur EN 16516

< 5 µg/m³

Émission de formaldéhyde

< 3 µg/m³

Preuve

Indoor Air Comfort

Rempli

Indoor Air Comfort Gold

Rempli

AgBB

Rempli

BREEAM International

Conforme

LEED v4

Conforme

DGNB

Conforme

Surfaces

Équipement supplémentaire

Certification

Solutions de projet

N'hésitez pas à nous contacter!

+49 8723 20-3679 E-Mail

Équipement supplémentaire - (7)

Acustica

Insert en tissu acoustique

IS 17

Integrated luminaire for general areas

AirBox E

Eléments d'extraction d'air

IS 22

Integrated luminaire for monitor workstations

QZI

Recessed luminaire for metal ceilings

Insula

Laine minérale insérée dans un film acoustique

AirBox S

Eléments d'arrivée d'air

Systèmes combinables - (1)

Plafotherm® DS 320

Voile de plafond chauffant/rafraîchissant à l'aspect filigrane

Exemples de domaines d'application

Travail: Salle de réunion, scènes et studios, Radio, Locaux techniques, Salles communes, Immeubles de bureaux

Magasins: Musées et galeries, Centres commerciaux, Surface de vente, Banques, Cinémas et multiplexes, Stades et arénas, Espace commun

Transport: Gares ferroviaires, Aéroports

Zones de circulation: Entrée

Hôtels: Hôtels et complexes hôteliers

Éducation: Bibliothèques, Universités et établissements d’enseignement supérieur, Écoles

Institution publiques: Tribunaux et établissements pénitentiaires, Mairies, bâtiments gouvernementaux et administratifs
