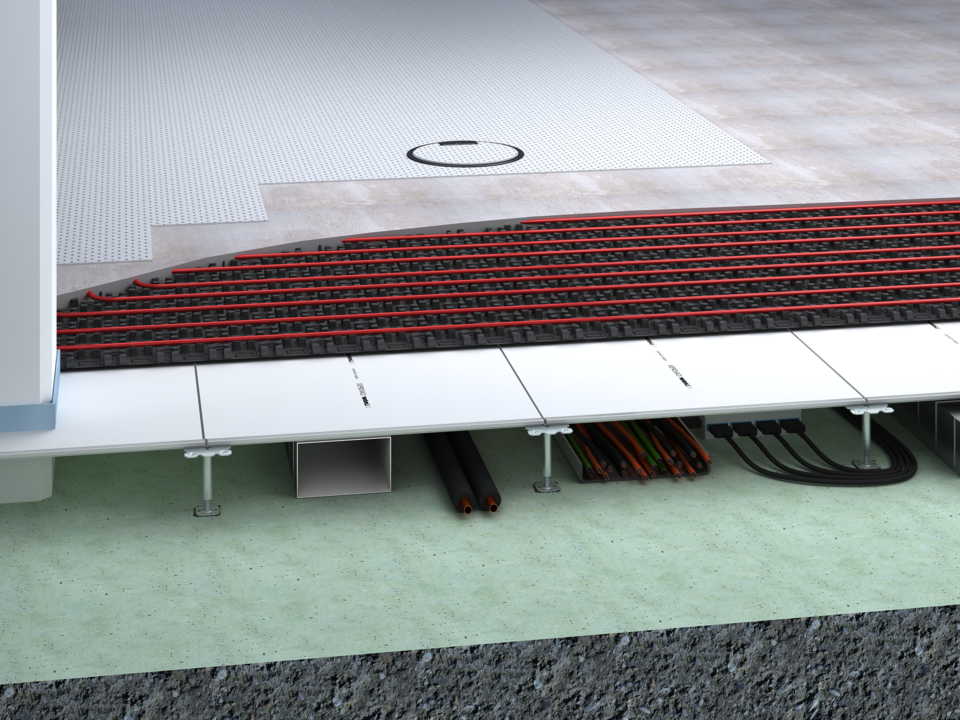

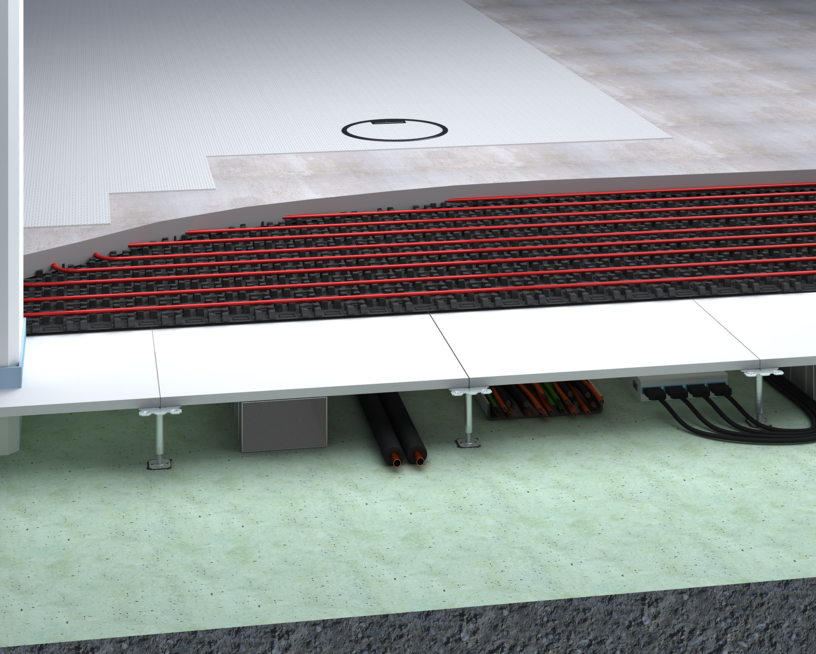

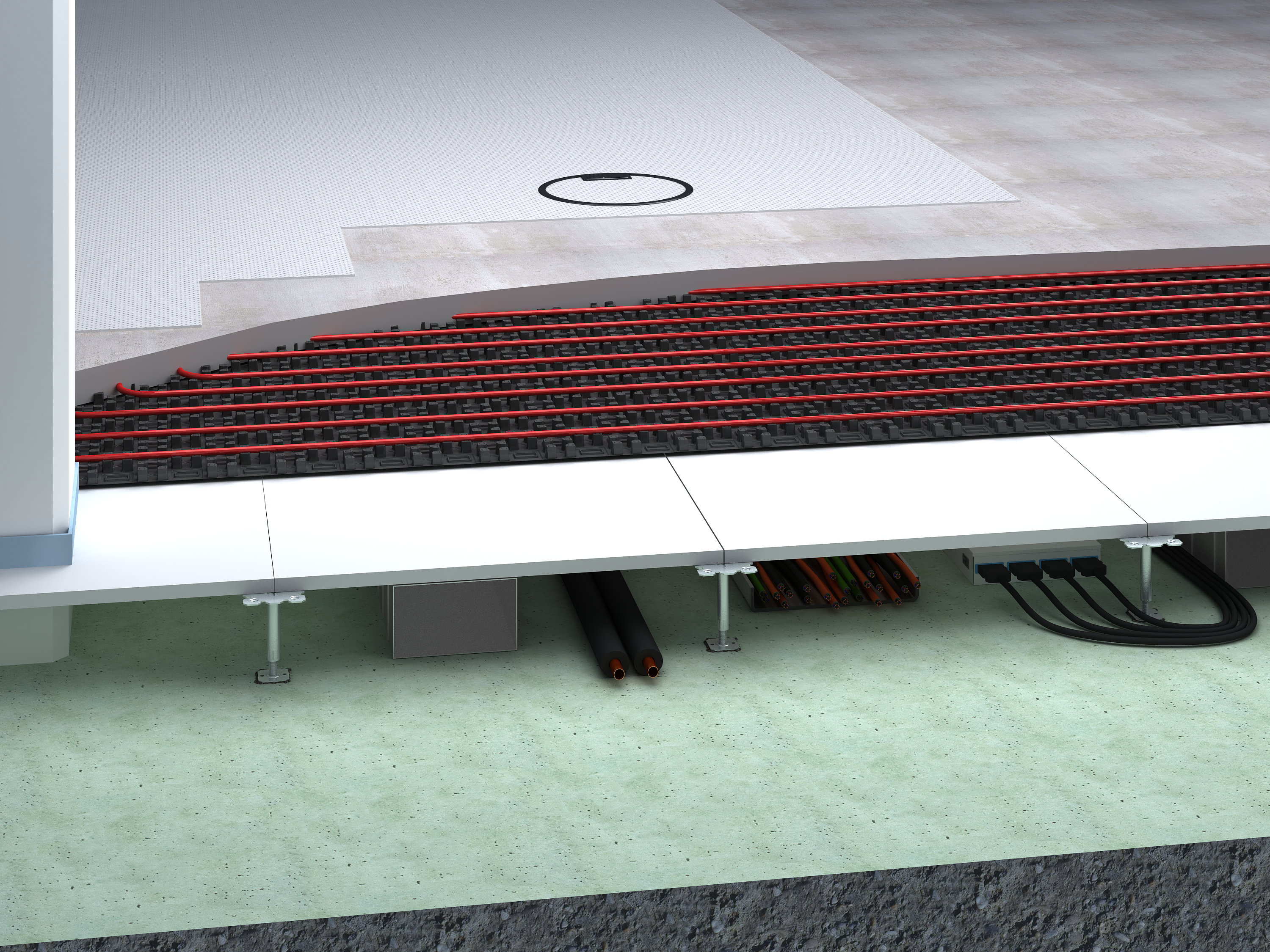

CAVOPEX ist ein Hohlbodensystem mit hervorragenden bauphysikalischen Eigenschaften. Es besteht aus einer Stützenkonstruktion mit geschlossener Bodenfläche, die sich aus Schalungselementen und einer Fließestrichdecklage – auf Basis von Calciumsulfat oder Zement – zusammensetzt. So lassen sich, insbesondere mit Calciumsulfatestrich, in kurzer Zeit große fugenlose Bodenflächen herstellen.
Ein großes Stützenraster unterstützt dabei eine hohe Verlegeleistung und es ermöglicht eine unkomplizierte Überbrückung von bestehenden Installationen. Die planebene Oberfläche eines Calciumsulfatestrichs erfordert wenig Nachbearbeitung und begünstigt eine schnelle Abwicklung der Folgegewerke sowie die einfache Applikation der Beläge, z.B. auch von wirtschaftlich vorteilhafter Bahnenware.
Bewertete Norm-Flankenschallpepegeldifferenz abhängig von Zusatzmaßnahmen
ISO 717-1
D n,f,w
56 - 62 dB
Bewertetes Schalldämm-Maß abhängig von Zusatzmaßnahmen
ISO 717-1
R w
65 dB
Bewertete Trittschallpegelminderung abhängig von Zusatzmaßnahmen
ISO 717-2
∆L w
24 - 32 dB
Bewerteter Norm-Flankentrittschallpegel abhängig von Zusatzmaßnahmen
ISO 717-2
L n,f,w
42 - 68 dB
Klimatechnik
Heizen und Kühlen
Verlegeabstand
100 mm
Wärmeleistung
EN 1264-2
87 - 152 W/m²
Kühlleistung
EN 1264-5
22 - 41 W/m²
Heizrohr
Ø 17 x 2,0 mm
Verlegeabstand
150 mm
Wärmeleistung
EN 1264-2
79 - 143 W/m²
Kühlleistung
EN 1264-5
21 - 36 W/m²
Heizrohr
Ø 17 x 2,0 mm
Nachhaltigkeit
Deklarationen
Selbstdeklaration
Selbstdeklaration nach ISO 14021 auf Anfrage
Nachweise
Green Level Zertifizierung
Basic
Zirkularität: Komponenten müssen verwertet werden
Ökobilanz: Ökobilanz auf Anfrage
Cradle to Cradle Certified®: keine C2C Certified® Zertifizierung vorhanden
Oberbeläge
Oberbeläge
Belagseignung
elastische Beläge, textile Beläge, Parkett nach eingehender Betrachtung und Eignung (ausgenommen Holzpflaster), (eine generelle Eignung für Fußbodenheizung vorausgesetzt), Keramik, Naturstein
Zusatzausstattung
Dehnfugenprofile
Um horizontale Verschiebungen und vertikale Setzungen konstruktiv und unauffällig aufzunehmen, werden im Bereich des Hohlbodens Dehnfugenprofile, abgestimmt auf den Anwendungsfall, eingesetzt.
Überbrückungsprofile
Aufgrund konstruktiver Gegebenheiten sind in vielen Bereichen des Hohlbodens Überbrückungen für auszulassende Stützen notwendig. Hierfür werden spezielle Überbrückungsprofile angeboten, die eine einfache Montage ermöglichen und zugleich eine Verbesserung von dynamischen und statischen Belastungen schaffen.
Übergänge
Die Kombination von Hohl- und Doppelboden in einem Gebäude ist überaus sinnvoll und wirtschaftlich. Die unterschiedlichen Systembodenkonstruktionen schließen unmittelbar aneinander an. Zur technisch und optisch einwandfreien Ausführung dieser Übergänge haben wir auf diese Anwendung abgestimmte Profile im Angebot. Diese werden zwischen den angrenzenden Hohl- und Doppelbodenplatten befestigt, sorgen für deren Fixierung und gleichen auch etwaige Höhenunterschiede aus. Der Übergang ist F30 geprüft.
Elektranten
Da alle Leitungen unter dem Doppelboden geführt werden, ist durch den Einbau von Elektranten eine gezielte Platzwahl der elektrischen Anschlüsse möglich.
Einsatz von Trennwand F30/F90
CAVOPEX kann optimal mit Trennwänden der Feuerwiderstandseinstufung F30/F90 kombiniert werden, z. B. in der dargestellten Einbausituation im Übergang Raum/Flur. Bei Hohlräumen von weniger als 200 mm ist dabei keine zusätzliche Abschottung nötig. Die volle Feuerwiderstandsdauer der Trennwand bleibt dennoch erhalten und wird durch Nachweise von anerkannten Prüfinstituten bestätigt.
Revisionsöffnungen CAVOPEX
Selbstverständlich muss auch bei einem Hohlboden der komfortable Zugang zu der Installationen gewährleistet sein. Hierfür kann CAVOPEX mit Revisionsöffnungen ausgestattet werden. Die herausnehmbaren Bodenplatten werden von einem robusten, umlaufenden Rahmen getragen, der die hohe Stabilität der Konstruktion gewährleistet. Die Belagstrennschienen und Gummidichtlippen können optisch an den gewählten Bodenbelag angeglichen werden - so fügt sich die Revisionsöffnung unauffällig in die Bodenfläche ein. CAVOPEX erreicht die Feuerwiderstandsklasse F30, geprüft in Verbindung mit Revisionsöffnungen.
Blenden
An Treppen, Podesten usw. ist es erforderlich, Abschlüsse durch Frontverkleidungen (Blenden) zu bilden. Bei entsprechenden Anforderungen, z. B. freien Abschlüssen, werden die Oberkanten der Blenden mit Treppenkantenprofilen abgedeckt. Zusätzlich wird durch eine Winkelbefestigung am Rohrboden und die Abspannung im oberen Bereich der Blende eine standfeste Konstruktion gewährleistet.
