LMD-K 420

Kassettendecke mit Klemm-Klapp-Funktion

LMD-K 420

Kassettendecke mit Klemm-Klapp-Funktion

Durch die völlig verdeckte Unterkonstruktion entsteht beim System LMD-K 420 eine angenehm geschlossene Deckenansicht. Das gleichmäßige Fugenbild sorgt für eine optische Gliederung. Das revisionsfreundliche System erlaubt den Zugang zum Deckenhohlraum durch einzeln abklappbare, entlang der Klemmschienen verschiebbare oder wahlweise nur abnehmbare Kassetten.

homogene Deckenfläche durch verdeckte Unterkonstruktion
Revisionsmöglichkeit der einzeln bedienbaren und abklappbaren Deckenplatten
hygienisch und leicht zu reinigen

Datenblatt CAD-Portal

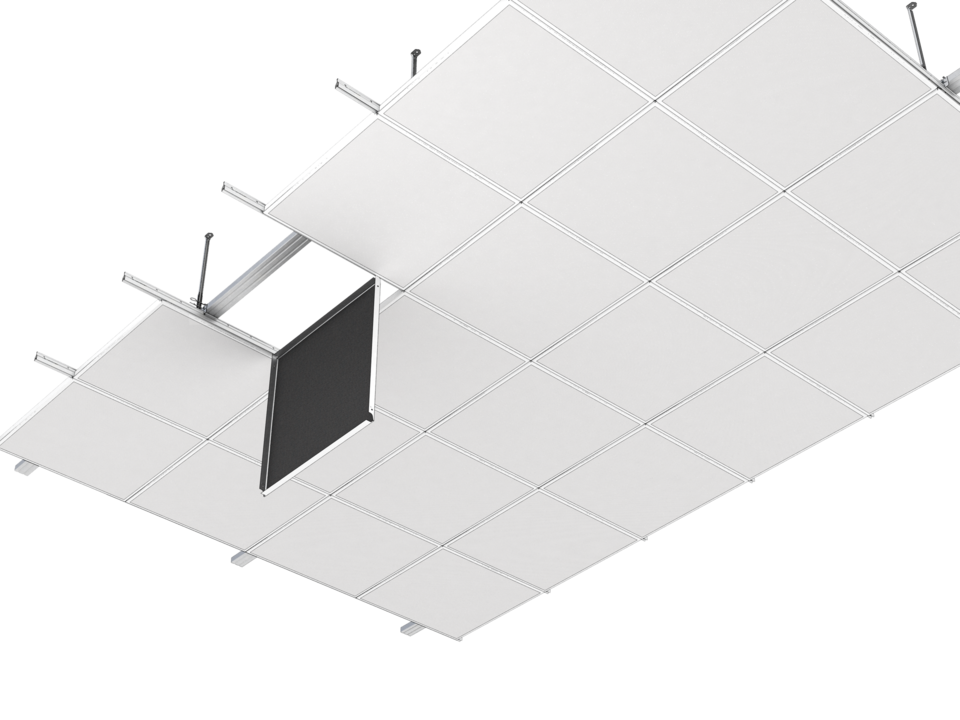

LMD-K 420Ansicht von unten

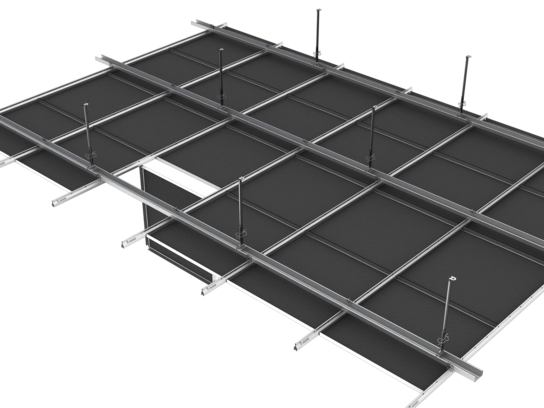

LMD-K 420Ansicht von oben

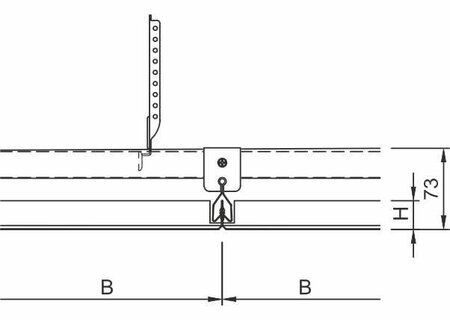

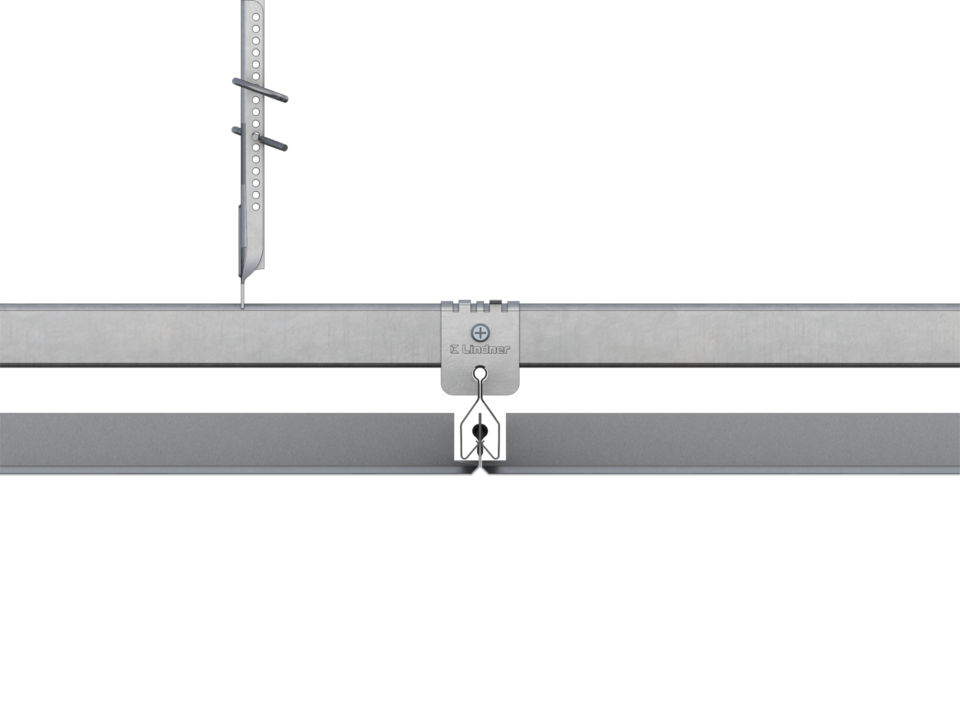

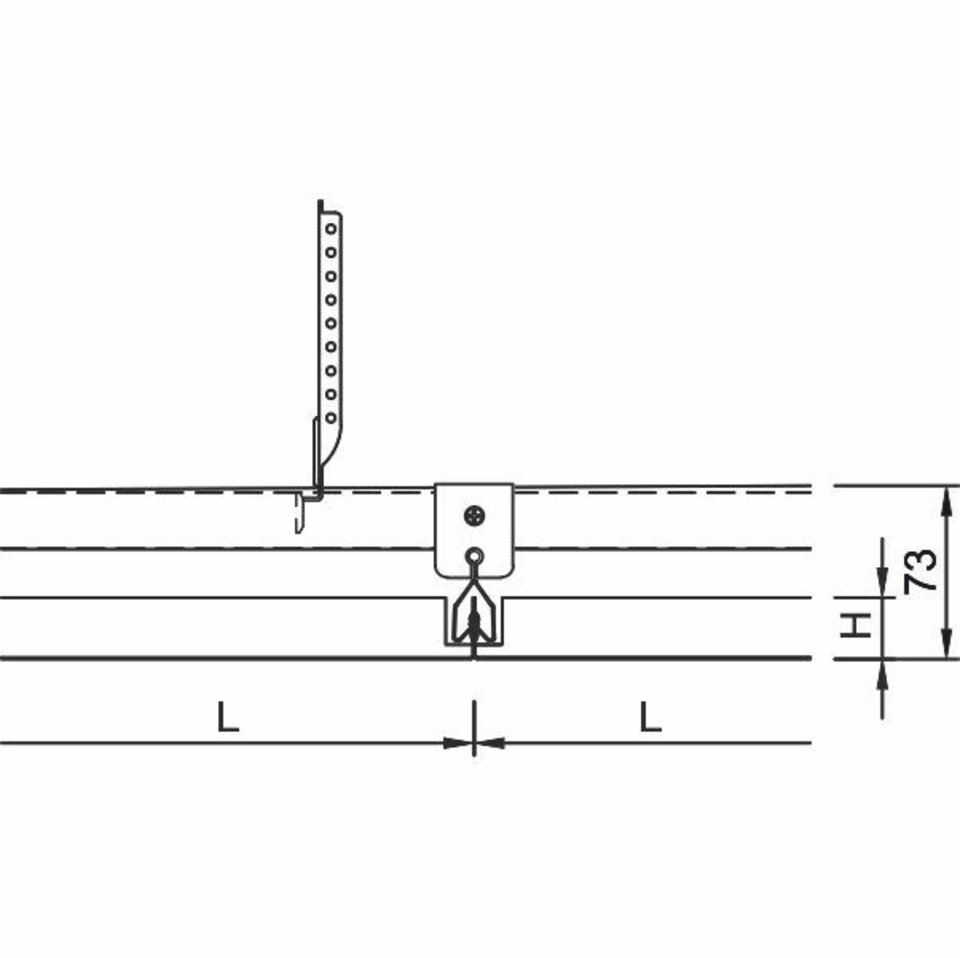

LMD-K 420Schnitt

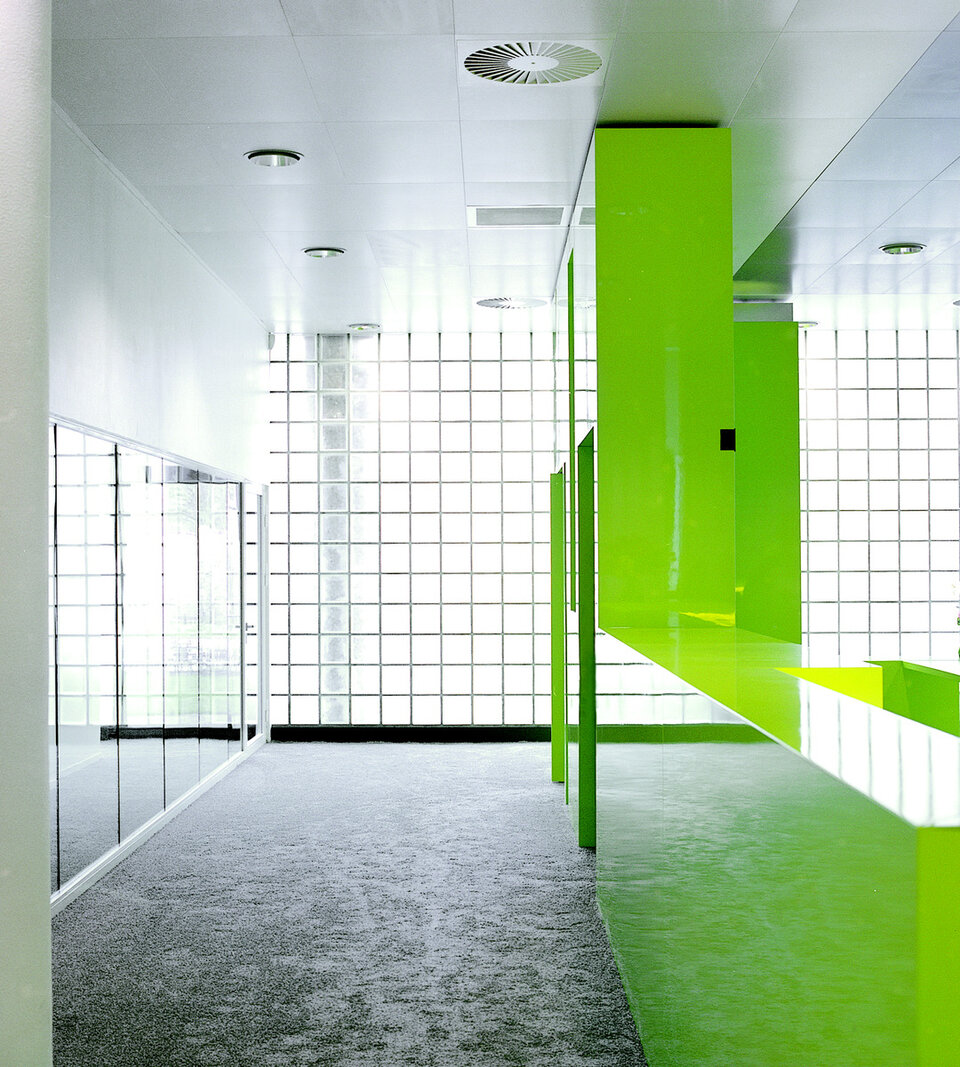

LMD-K 420Anwendungsbeispiel

LMD-K 420Anwendungsbeispiel

LMD-K 420Anwendungsbeispiel

LMD-K 420Anwendungsbeispiel

Outstanding

Kategorien

Broschüren (1)
Zertifikate (1)
Leistungserklärung (2)
Umweltproduktdeklaration (1)
Montagerichtlinien (1)
Akustiknachweise (20)
Nutzerrichtlinien (2)

Downloads

Mehr Inhalte

Digital Service

Ausschreibungstexte und DIN/VOB Spezifikationen

www.ausschreiben.de

NBS Spezifikationen

BIM Content

www.bimobject.com

Produktinformationen

Deckenelemente

Typentabelle - Decke

Typ

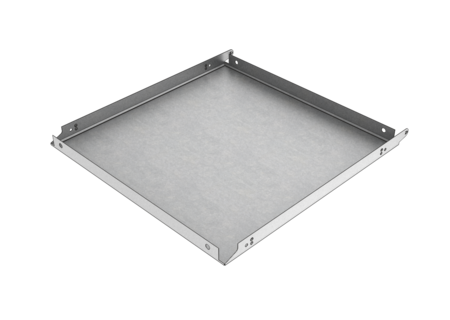

LMD-K 420 Typ K3

Typenbeschreibung

geklemmt/abklappbar mit L-Kantung und Fase

Länge (L)

- 600 mm | - 625 mm

Breite (B)

- 600 mm | - 625 mm

Höhe

26 mm

Rastermaß x

600 mm | 625 mm

Rastermaß y

600 mm | 625 mm

Perforation

ohne Perforation, BASICline Rg 2,5-16, REGULARline Rv 1,8-20

Typentabelle - Decke

Typ

LMD-K 420 Typ K4

Typenbeschreibung

geklemmt mit C-Kantung

Länge (L)

500 - 1.000 mm | 1.001 - 1.800 mm

Breite (B)

300 - 1.000 mm | 300 - 625 mm

Höhe

30 mm

Rastermaß x

500 - 1.000 mm | 1.001 - 1.800 mm

Rastermaß y

300 - 1.000 mm | 300 - 625 mm

Perforation

Alle BASICline und REGULARline Standardperforationen möglich

Typentabelle - Decke

Typ

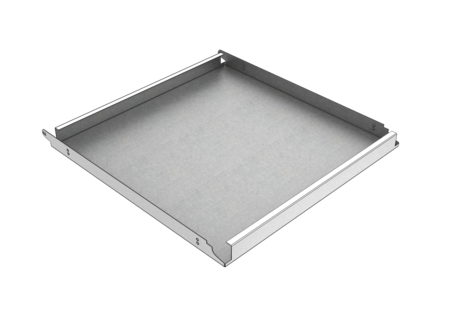

LMD-K 420 Typ K6

Typenbeschreibung

geklemmt/abklappbar mit C-Kantung

Länge (L)

500 - 1.800 mm

Breite (B)

300 - 625 mm

Höhe

30 mm

Rastermaß x

500 - 1.800 mm

Rastermaß y

300 - 625 mm

Perforation

Alle BASICline und REGULARline Standardperforationen möglich

Technische Daten

Bauteilliste

Akustik

Raumakustik

Bewerteter Schallabsorptionsgrad

DIN EN ISO 11654

αw

0,15 - 1

Schallabsorberklasse

DIN EN ISO 11654

E - A

Noise Reduction Coefficient

ASTM C 423

NRC

0,15 - 0,95

Brandschutz

Statik

Dauerhaftigkeit

Nachhaltigkeit

Kennzahlen

Recyclinganteil

24,7 %

Innenraumluftmessung

EN 16516

< 5 µg/m³

Formaldehydemissionen

< 3 µg/m³

Nachweise Emissionsmessungen

Indoor Air Comfort

Erfüllt

Indoor Air Comfort Gold

Erfüllt

AgBB/ ABG

Erfüllt

BREEAM International

Konform

LEED v4

Konform

DGNB

Konform

Deklarationen und Nachweise

Selbstdeklaration

Selbstdeklaration nach ISO 14021

Umweltproduktdeklaration

Verifizierte EPD nach EN 15804 / ISO 14025

Circular Economy

Cradle to Cradle Certified^® Gold

Französische VOC-Verordnung

Emissionsklasse A+

Green Level Zertifizierung

Outstanding

Oberflächen

Zertifizierung

Wir sind immer für Sie da!

+49 8723 20-3679 E-Mail

Zusatzausstattung / Zubehör - (6)

FR 625

Einbauleuchte für Systemdecken

Einbauleuchte für Systemdecken, bestückt mit LED-Technik. Das Gehäuse besteht aus Stahlblech, angepa...

Q 625

Einbauleuchte

Einbauleuchte für Systemdecken, bestückt mit LED- Technik. Das Gehäuse besteht aus Stahlblech, ange...

IS 450

Integrierte Einbauleuchte für Metalldecken

Rahmenlose Einbauleuchte, bestückt mit LED-Technik. Die Leuchte wird werkseitig in das Metalldecken...

High

Acustica

Akustikstoffeinlage

Die Akustikstoffeinlage Acustica wird rückseitig in perforierte Deckenplatten eingesetzt und verbess...

Insula

Mineralwolleinlage in Akustikfolie

Zur Verbesserung der Raumakustik werden Insula Mineralwolleinlagen eingesetzt. Je nach ausgewählter ...

Calma

Glasgarneinlage in Textilüberzug

Rückseitig in perforierte Deckenplatten eingesetzt verbessert die Akustikeinlage Calma die Schallabs...

Einsatzbereiche

Arbeit: Technikräume, Besprechungs-, Tagungs- und Konferenzräume, Bürogebäude, Versammlungsräume, Aufenthaltsräume

Geschäfte, Freizeit und Kultur: Banken, Einkaufszentren, Museen, Versammlungsstätten, Verkaufsflächen

Hotels und Gastronomie: Gaststätten & Kantinen, Großküchen, Hotels & Resorts

Transport: Bahnhöfe, Flughäfen

Öffentliche Einrichtungen: Gerichtsgebäude, Regierungsgebäude

Bildung: Hochschulen, Schulen

Gesundheit: Apotheken (Herstellung), Labore & Forschung

Verkehrsflächen: Eingangsbereiche

Technische Anforderungen

Gestaltung: Digitaldruck, Perforation, Pulverbeschichtung, Stahl

Nachhaltigkeit: Cradle to Cradle®, Umweltproduktdeklaration

Akustik: Raumakustik

Brandschutz: Brandverhalten / Baustoffklasse

Korrosionsschutz: Innenbereich

Hygiene: Absaugbar, Abwischbar, Antibakteriell desinfizierbar, Viruzid desinfizierbar
