F30 Abklappbar-Verschiebbar

LMD Metall-Brandschutzdecke nach DIN 4102-2

F30 Abklappbar-Verschiebbar

LMD Metall-Brandschutzdecke nach DIN 4102-2

Die Deckenelemente, mit oder ohne Mineralwolle, sind in G-Profile gelagert und können mit einem Demontagewerkzeug einzeln abgeklappt und verschoben werden – ohne zusätzlich notwendigen Deckenhohlraum. Durch Zusammenschieben von bis zu drei Deckenelementen wird eine große Öffnung für Revisionsarbeiten erreicht.
Toleranzen an der Wand können dank des verstellbaren Wandanschlusses sehr gut ausgeglichen werden.
Stabile Lagerhaken bieten größtmögliche Sicherheit gegen unbeabsichtigtes Herausheben.

frei gespannte Konstruktion
sehr guter Toleranzausgleich an der Wand durch verstellbaren Wandanschluss möglich
Revisionsmöglichkeit der einzeln bedienbaren, abklappbaren und verschiebbaren Deckenelemente
abgeklappte Deckenelemente können für eine große Revisionsöffnung (ca. 2.500 x 2.000 mm) zusammengeschoben werden
kein zusätzlicher Deckenhohlraum für die Revisionierung erforderlich
hygienisch und leicht zu reinigen

Datenblatt CAD-Portal

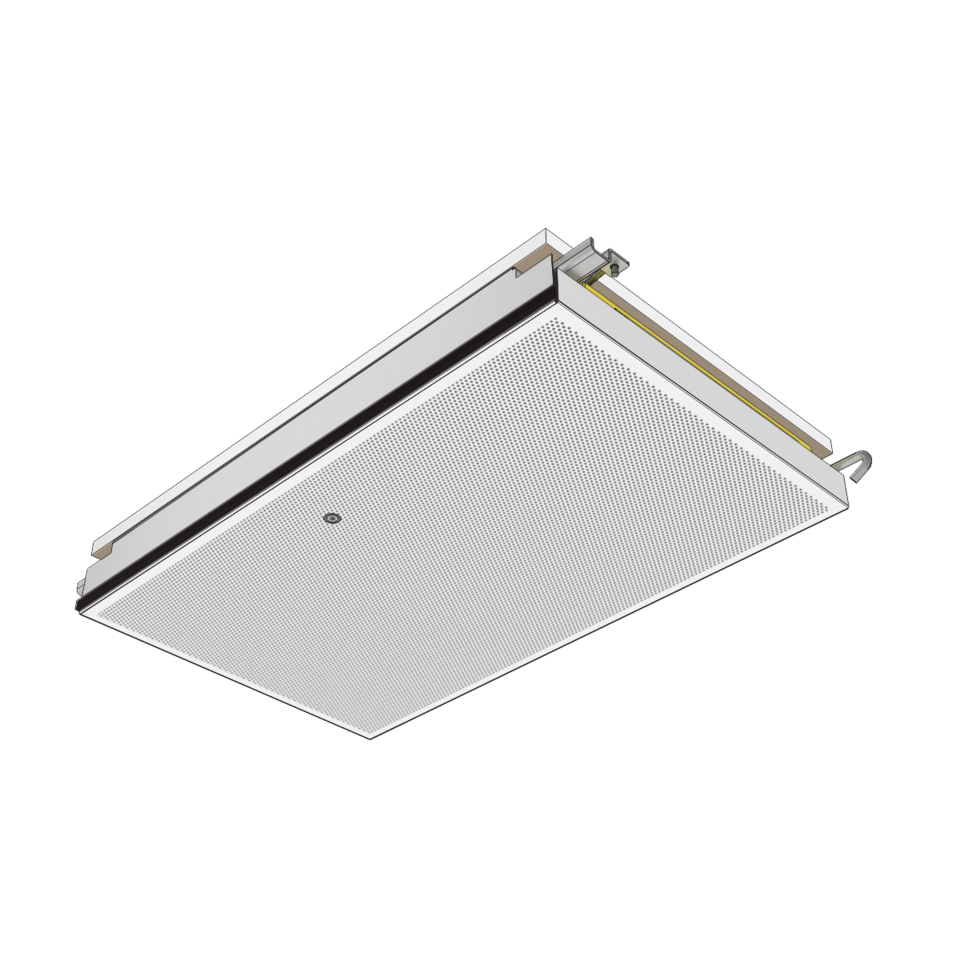

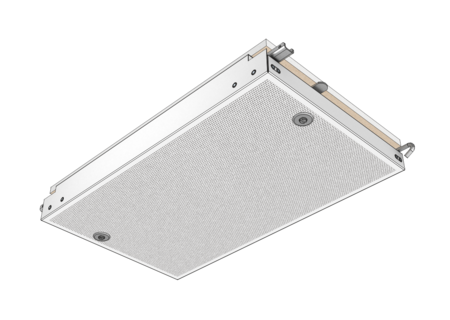

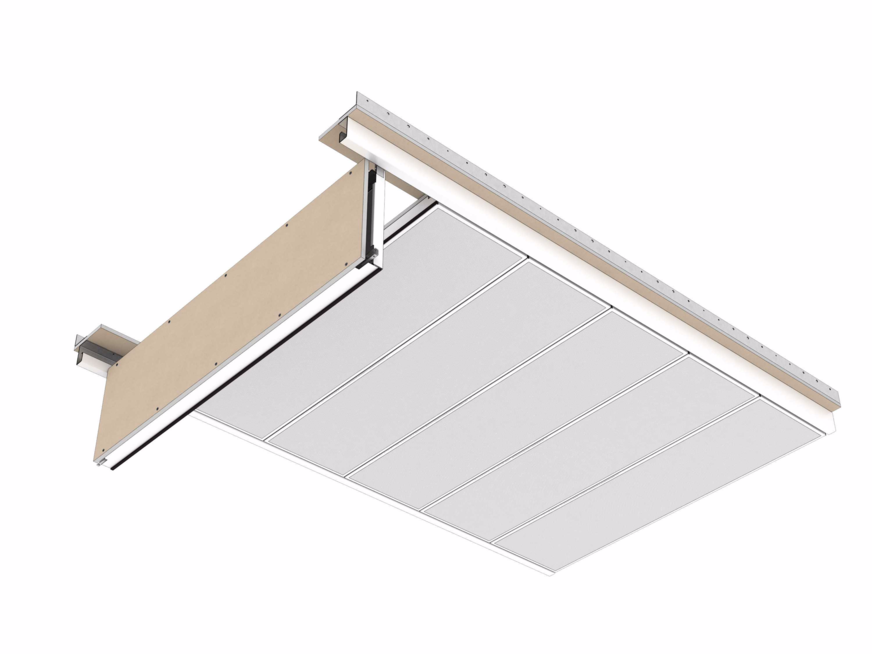

F30 Abklappbar-VerschiebbarAnsicht von unten

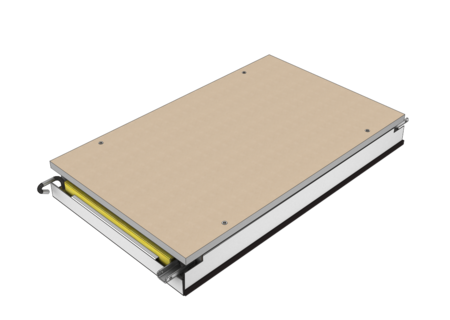

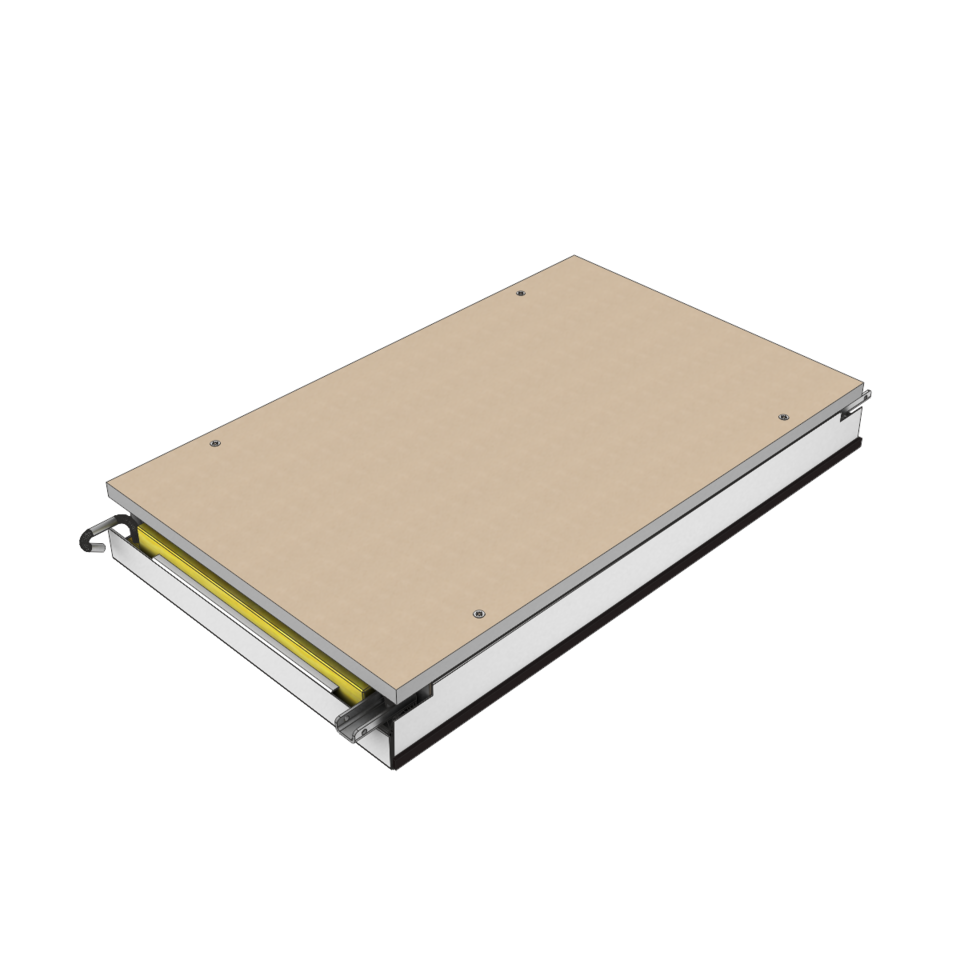

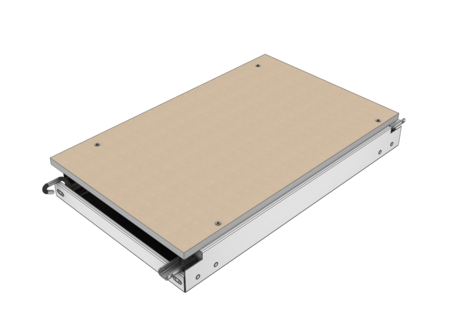

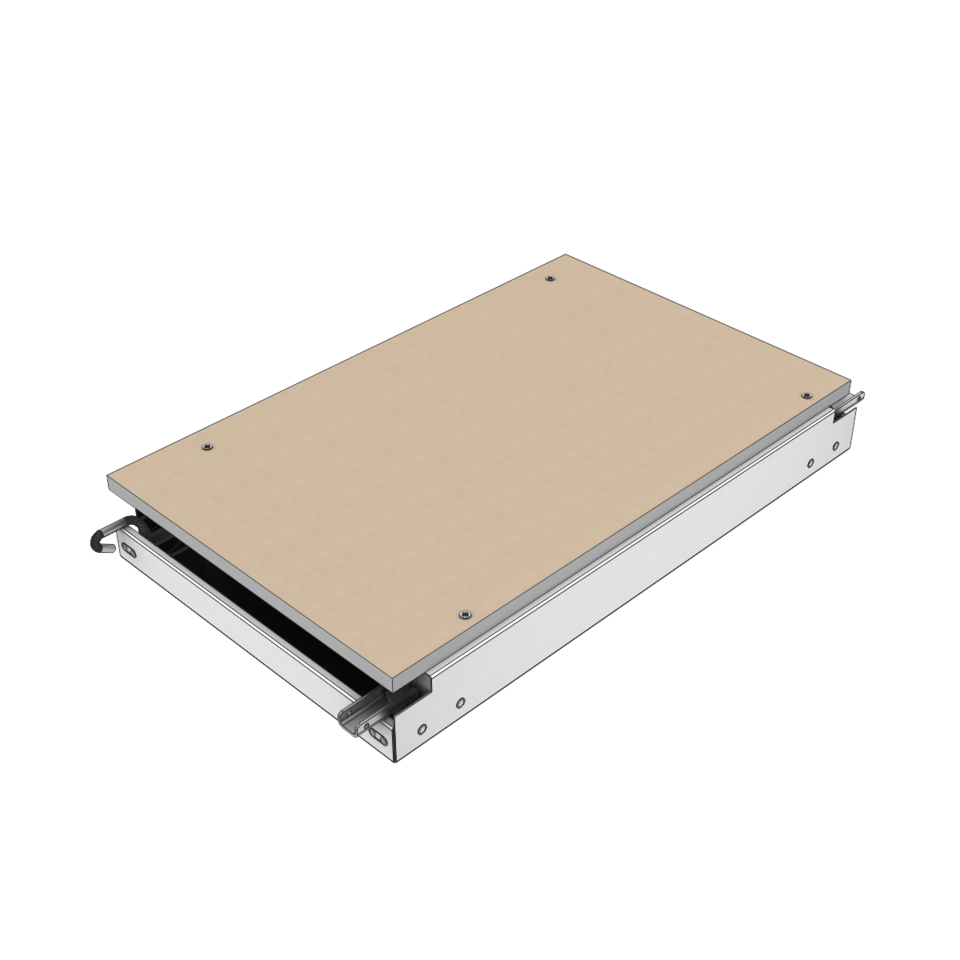

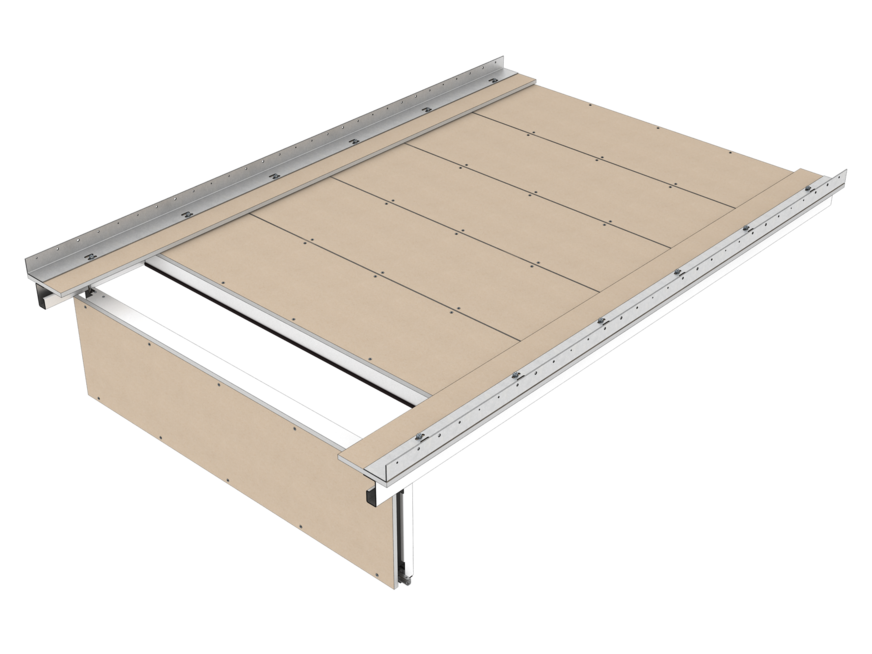

F30 Abklappbar-VerschiebbarAnsicht von oben

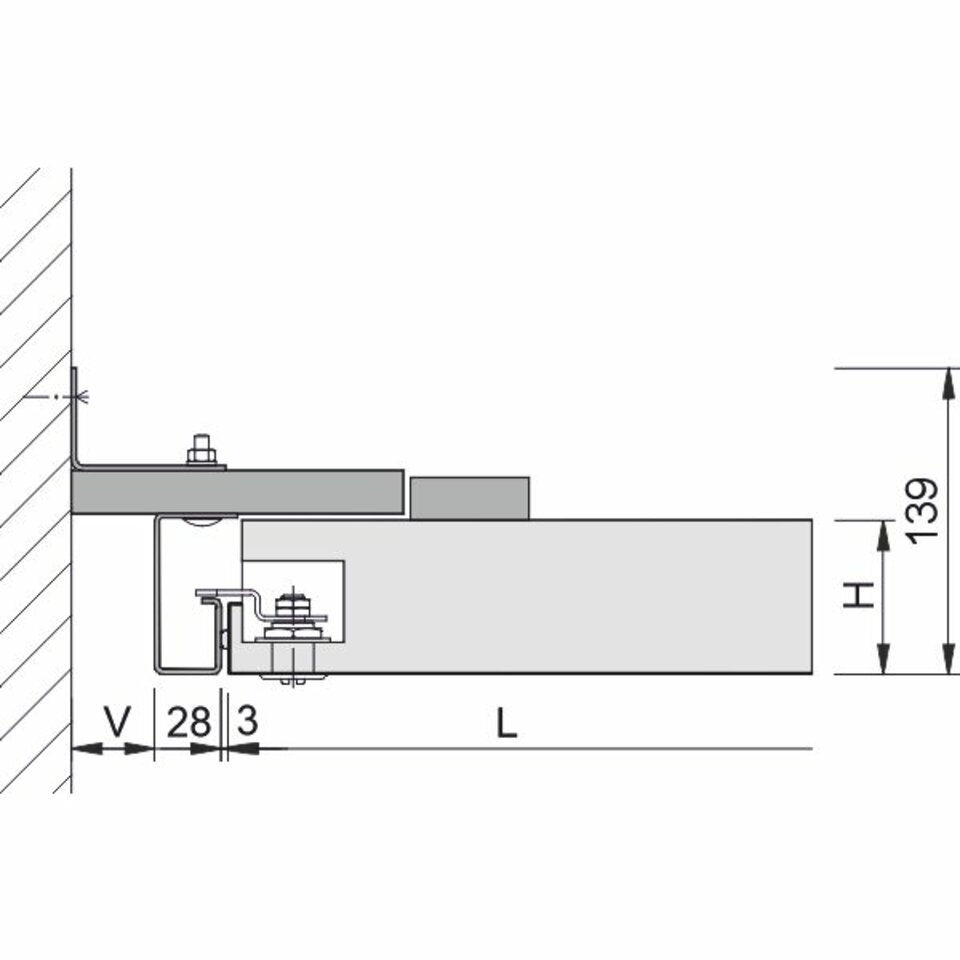

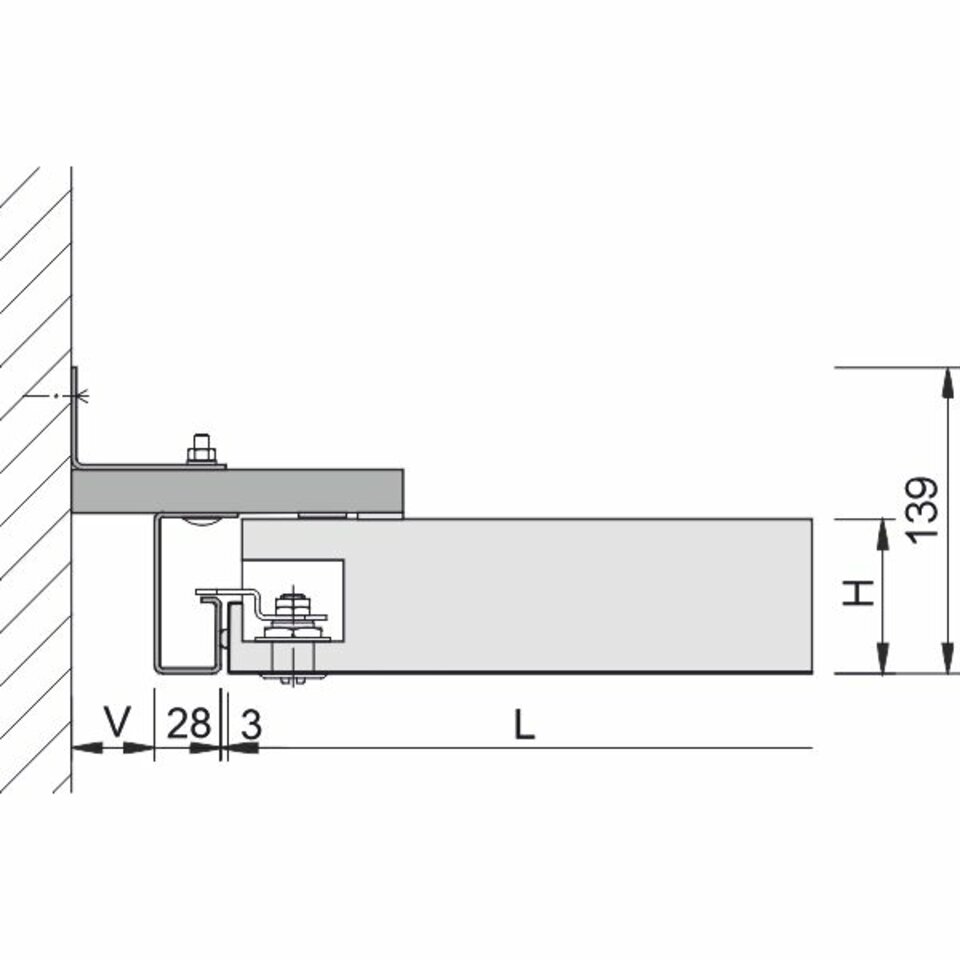

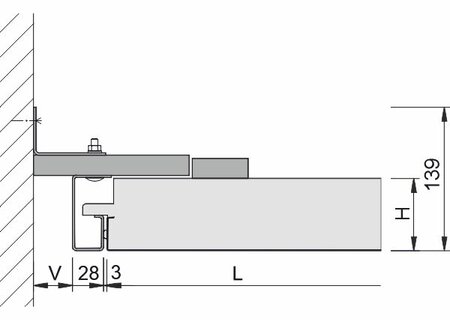

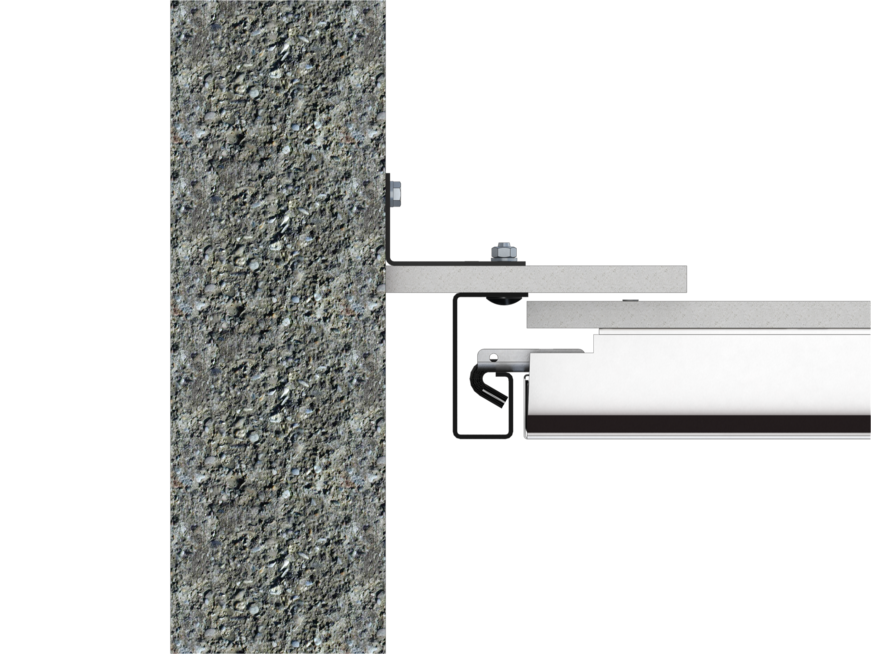

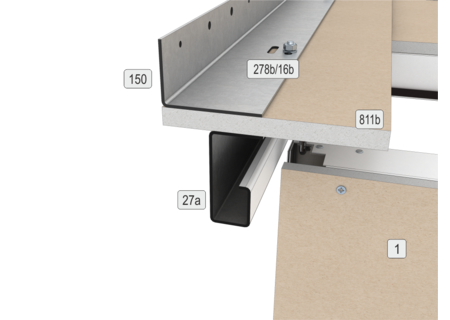

F30 Abklappbar-VerschiebbarSchnitt

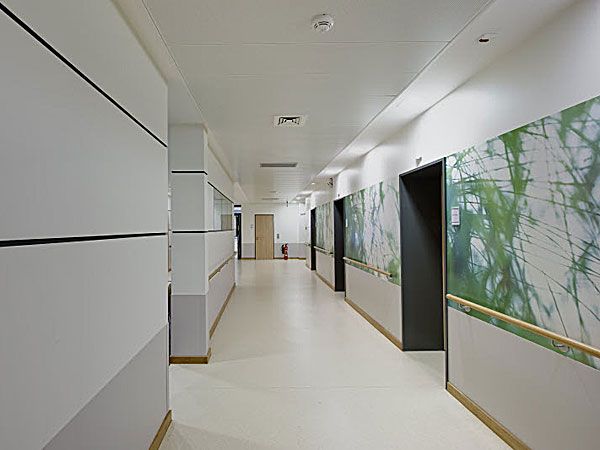

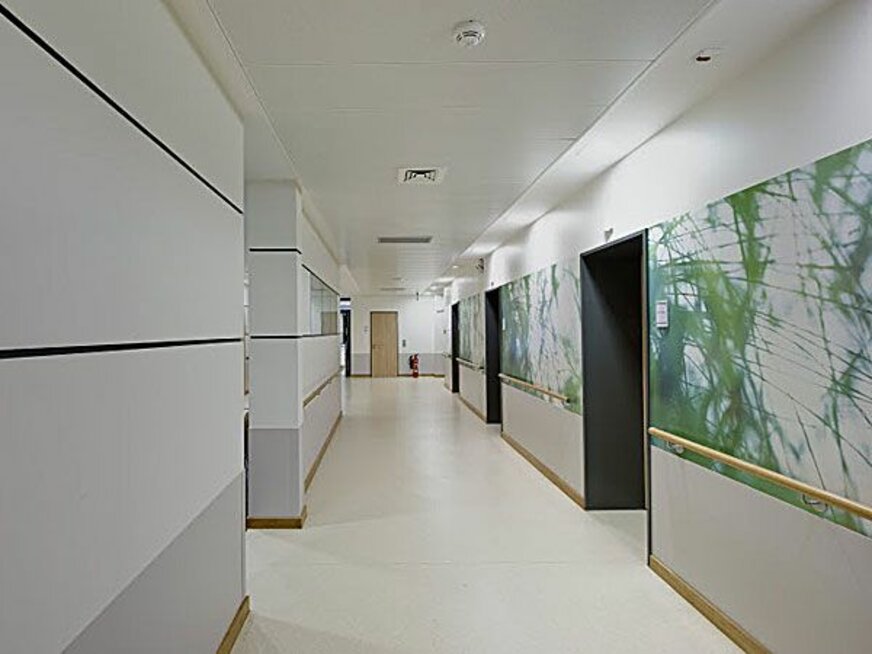

F30 Abklappbar-VerschiebbarAnwendungsbeispiel

High

Downloads

Kategorien

Broschüren (1)
Leistungserklärung (2)
Umweltproduktdeklaration (1)
Montagerichtlinien (2)
Akustiknachweise (4)
Nutzerrichtlinien (3)

Downloads

Mehr Inhalte

Digital Service

Ausschreibungstexte und DIN/VOB Spezifikationen

www.ausschreiben.de

NBS Spezifikationen

BIM Content

www.bimobject.com

Produktinformationen

Deckenelemente

Typentabelle - Decke

Typ

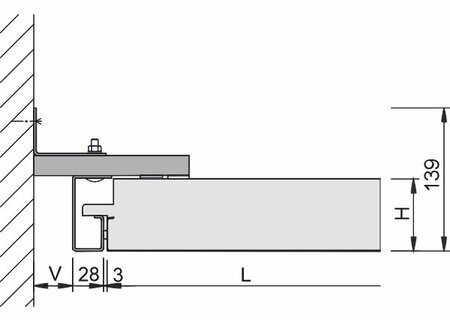

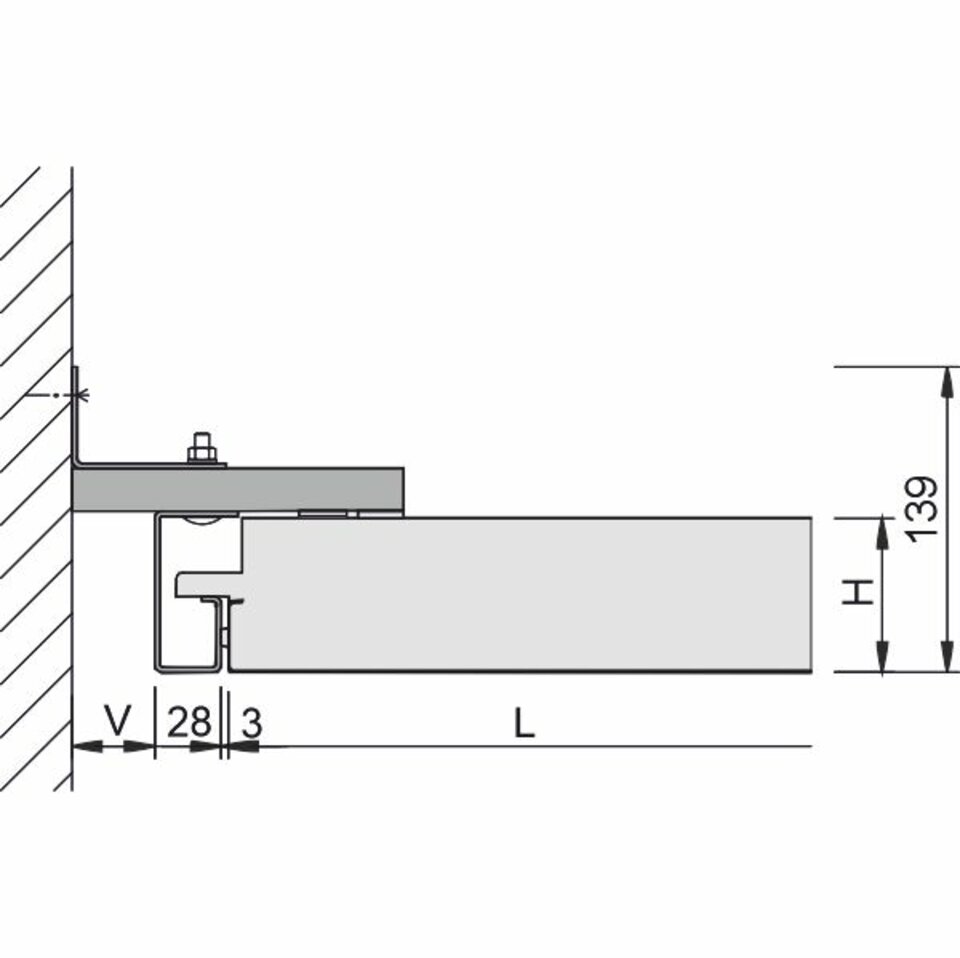

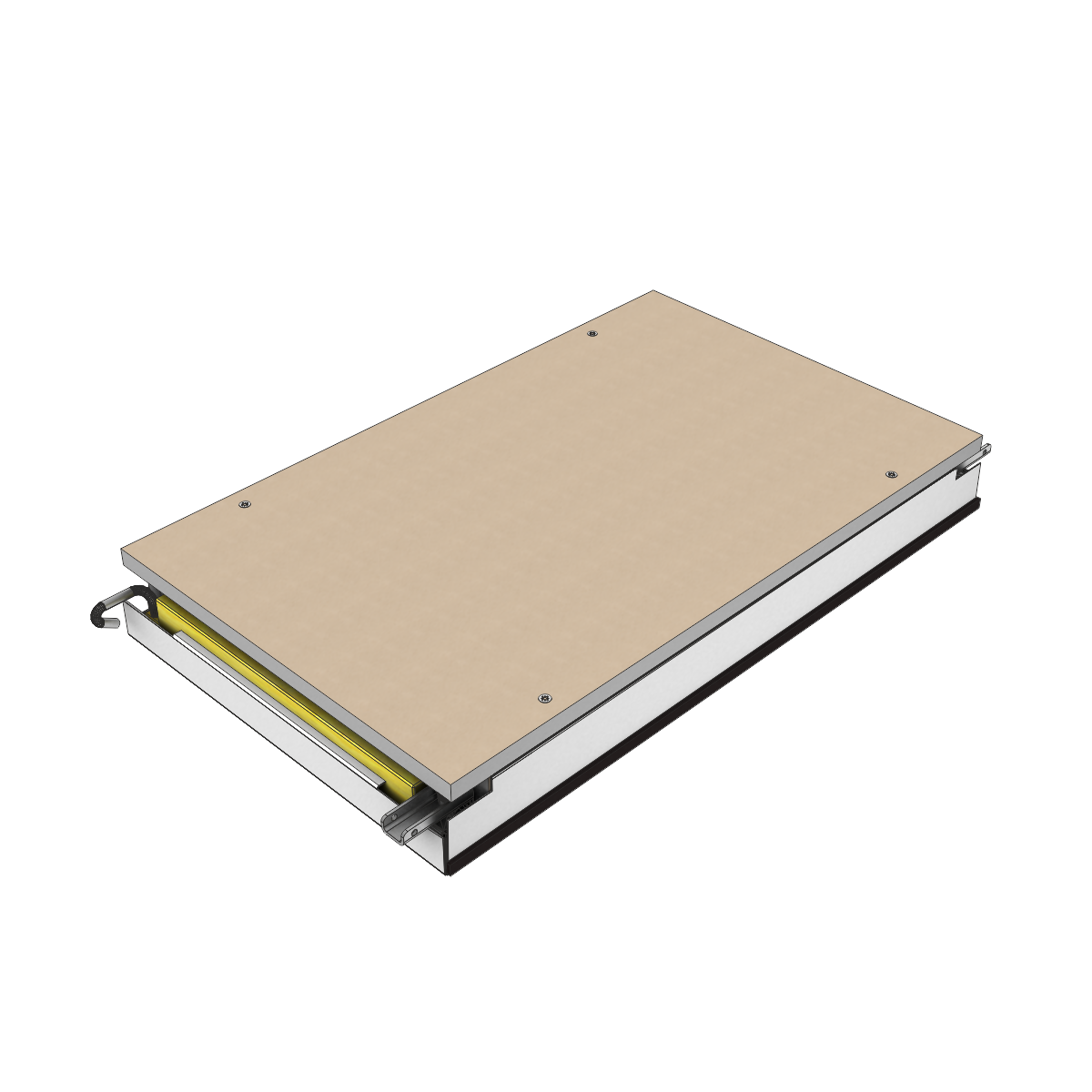

LMD F30-AB Typ 6

Typenbeschreibung

Randbetätigung mit Spachtel

Länge (L)

500 - 2.500 mm | 500 - 2.200 mm

Breite (B)

200 - 397 mm | 200 - 460 mm

Höhe

65 mm

Verstellbereich

15 - 45 mm

Typentabelle - Decke

Typ

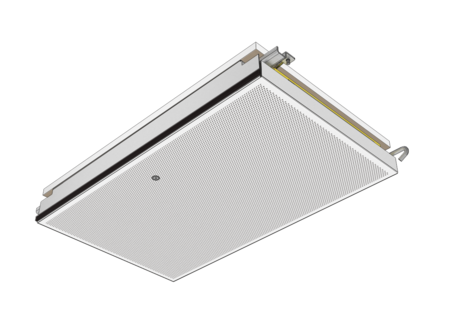

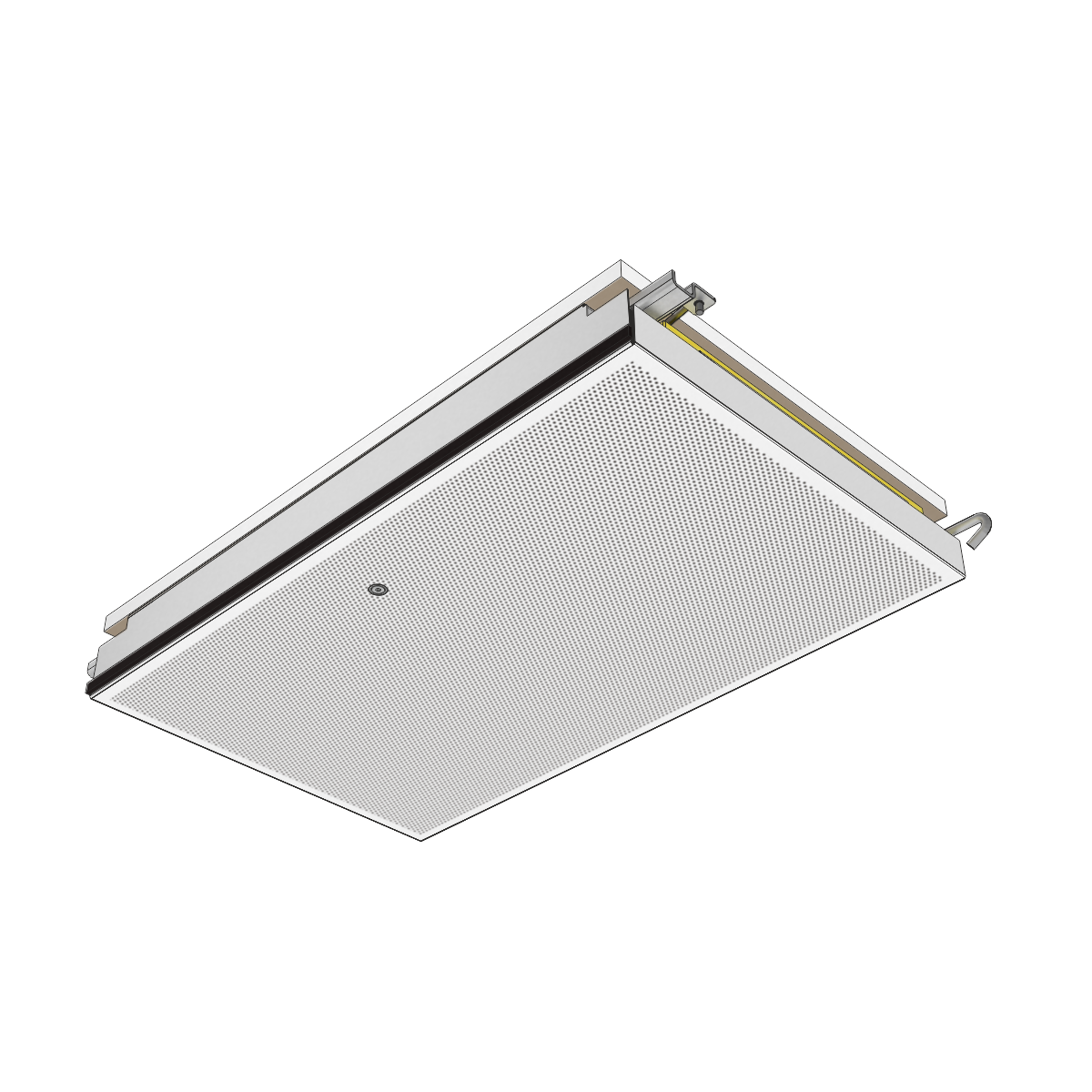

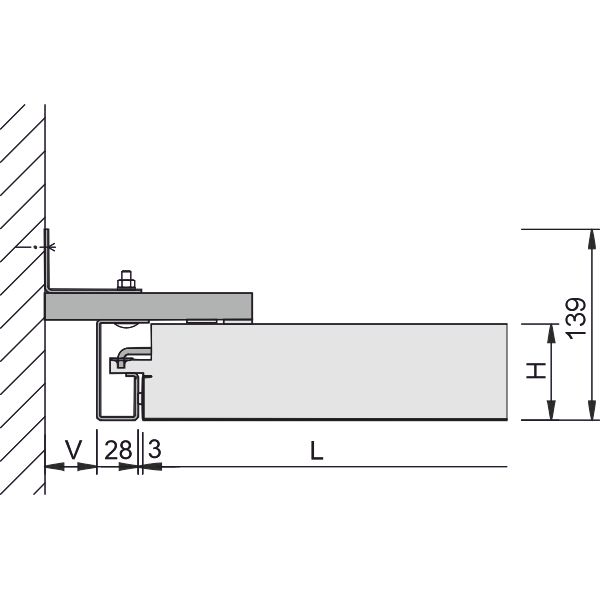

LMD F30-AB Typ 6 MB

Typenbeschreibung

Mittenbetätigung mit Innensechskantschlüssel

Länge (L)

500 - 2.500 mm | 500 - 2.200 mm

Breite (B)

200 - 397 mm | 200 - 460 mm

Höhe

65 mm

Verstellbereich

15 - 45 mm

Typentabelle - Decke

Typ

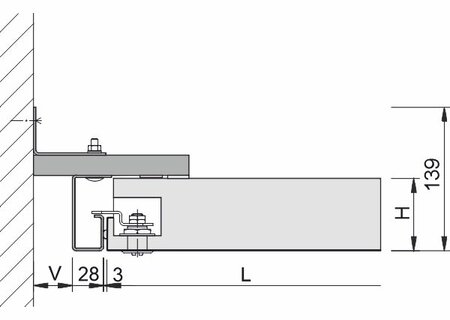

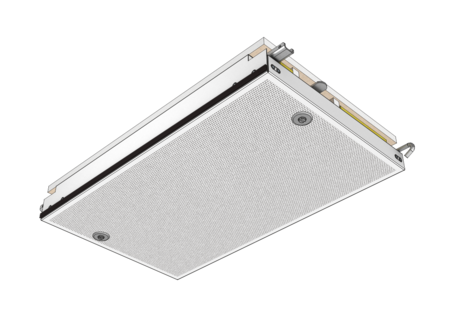

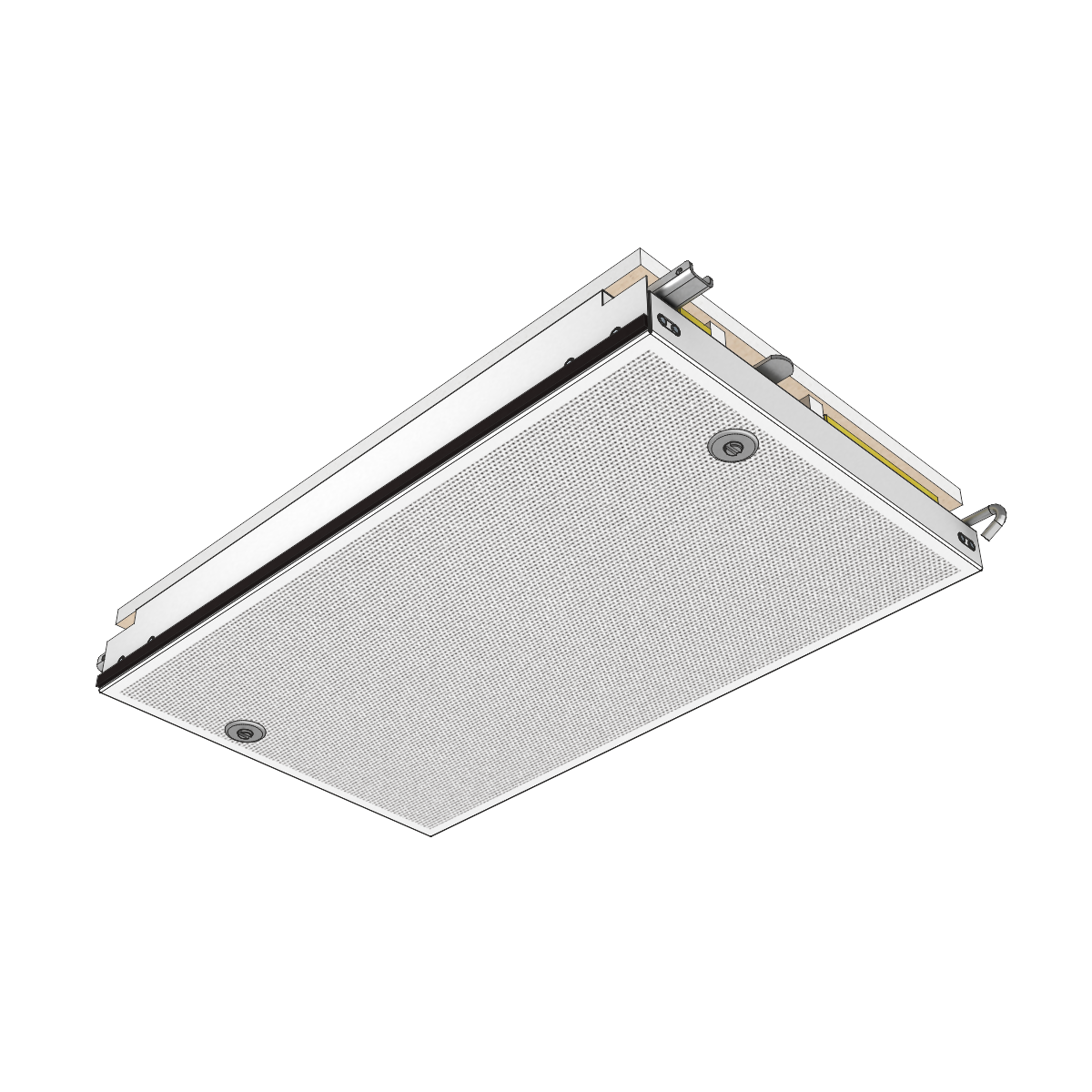

LMD F30-AB Typ 6 locked

Typenbeschreibung

Randbetätigung mit Spachtel, abschließbar

Länge (L)

500 - 2.500 mm | 500 - 2.200 mm

Breite (B)

200 - 397 mm | 200 - 460 mm

Höhe

65 mm

Verstellbereich

15 - 45 mm

Typentabelle - Decke

Typ

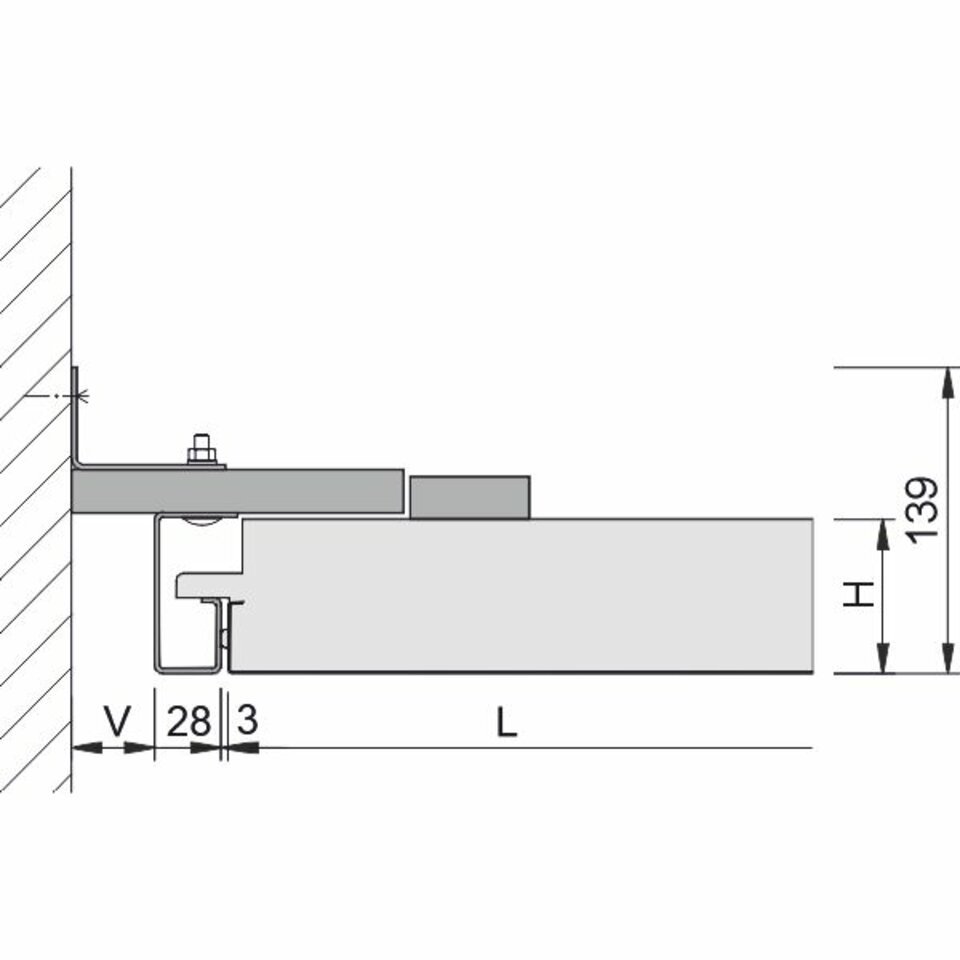

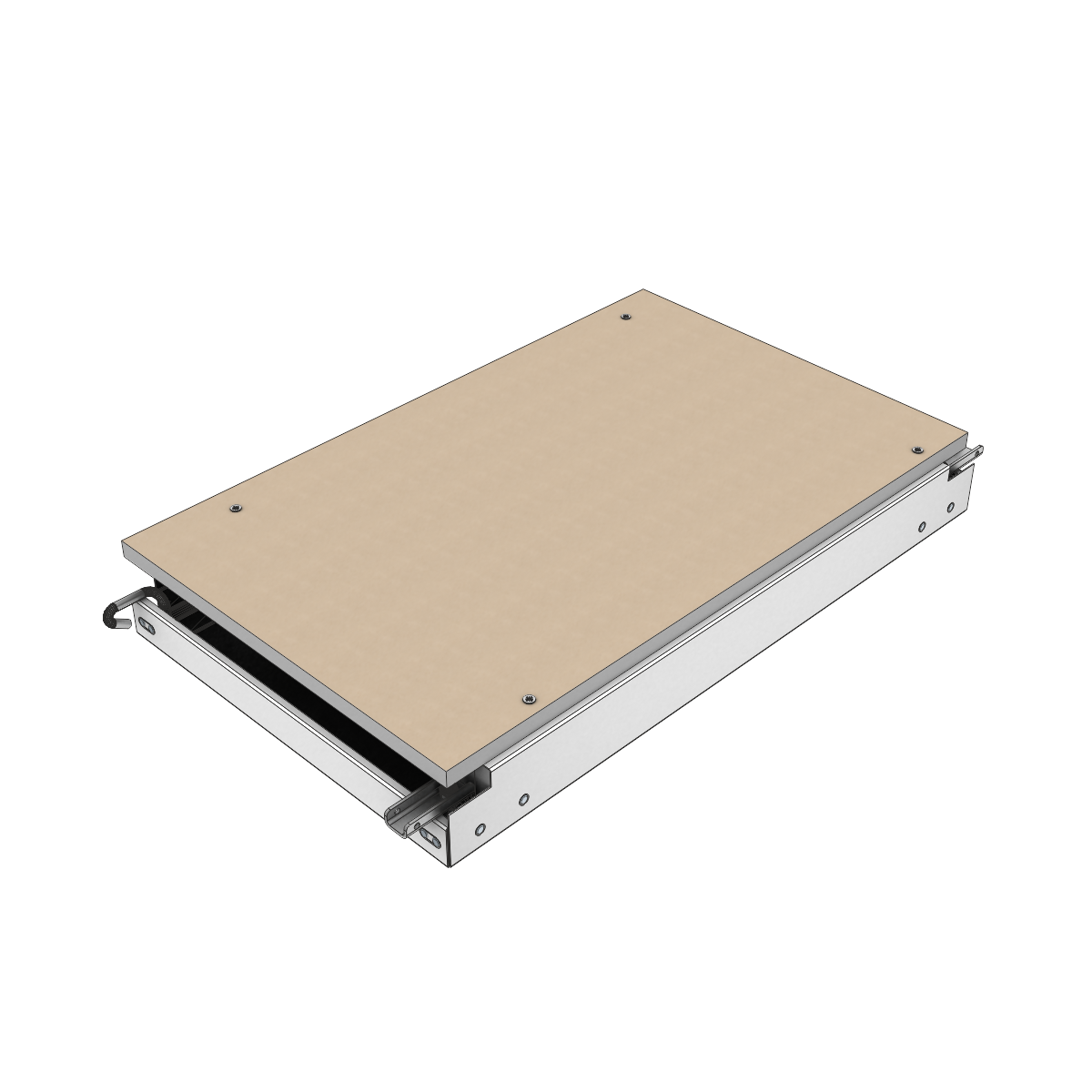

LMD F30-A Typ 7.3

Typenbeschreibung

Randbetätigung mit Spachtel

Länge (L)

500 - 2.500 mm | 500 - 2.200 mm

Breite (B)

200 - 397 mm | 200 - 460 mm

Höhe

65 mm

Verstellbereich

15 - 45 mm

Typentabelle - Decke

Typ

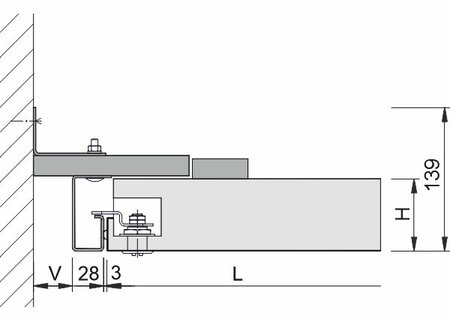

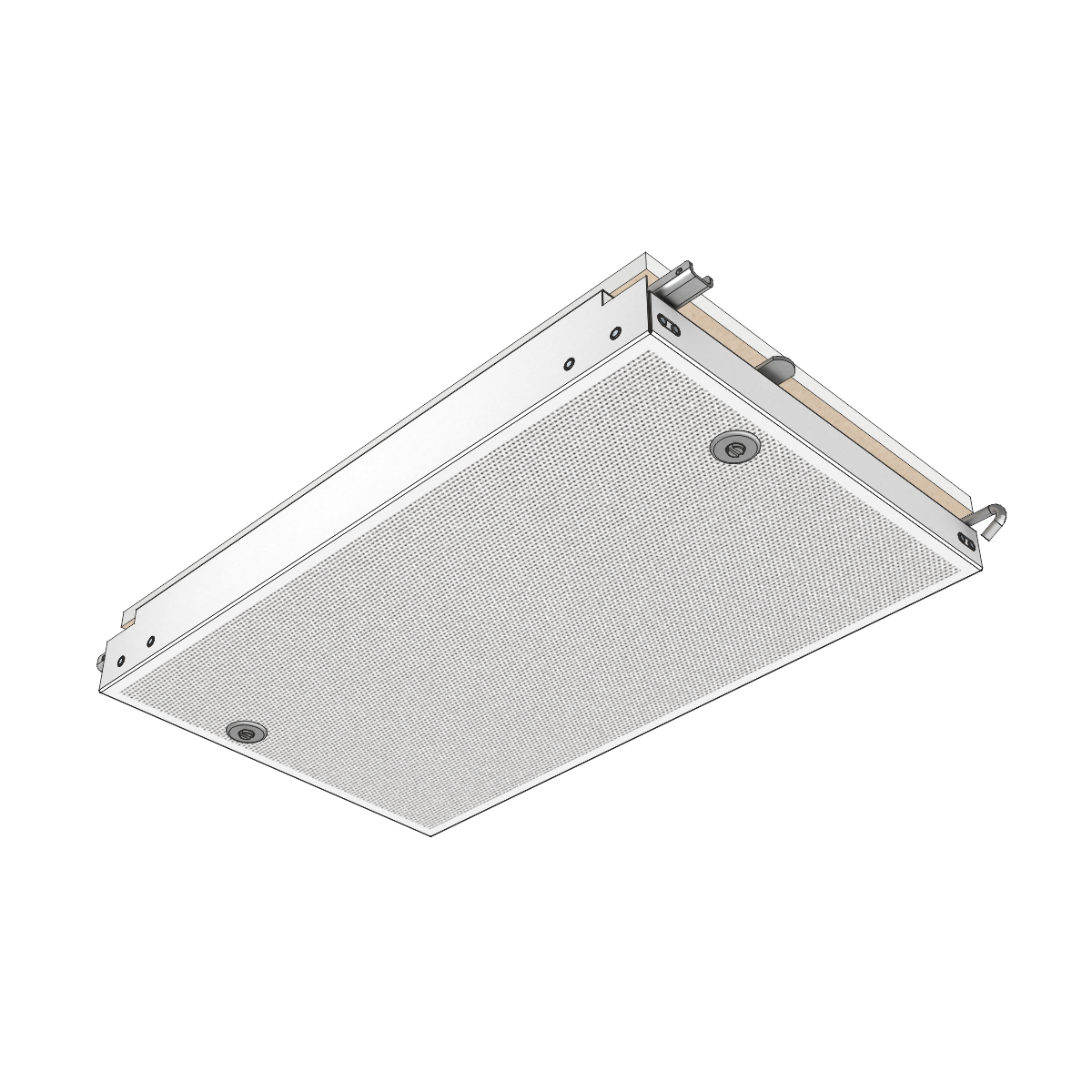

LMD F30-A Typ 7.3 locked

Typenbeschreibung

Randbetätigung mit Spachtel, abschließbar

Länge (L)

500 - 2.500 mm | 500 - 2.200 mm

Breite (B)

200 - 397 mm | 200 - 460 mm

Höhe

65 mm

Verstellbereich

15 - 45 mm

Technische Daten

Bauteilliste

Akustik

Raumakustik

Bewerteter Schallabsorptionsgrad

DIN EN ISO 11654

αw

0,15 - 0,85

Schallabsorberklasse

DIN EN ISO 11654

E - B

Noise Reduction Coefficient

ASTM C 423

NRC

0,15 - 0,85

Brandschutz

Dauerhaftigkeit

Nachhaltigkeit

Oberflächen

Zertifizierung

Wir sind immer für Sie da!

+49 8723 20-3679 E-Mail

Zusatzausstattung / Zubehör - (10)

T38 17

Integrierte Einbauleuchte für Metall-Brandschutzdecken

Flache und rahmenlose Einbauleuchte, bestückt mit LED-Technik. Die Leuchte wird werkseitig in das F...

T38 12

Integrierte Einbauleuchte für Metall- Brandschutzdecken

Flache Einbauleuchte, bestückt mit LED-Technik. Die Leuchte wird werkseitig in das F30 / F90 Metall...

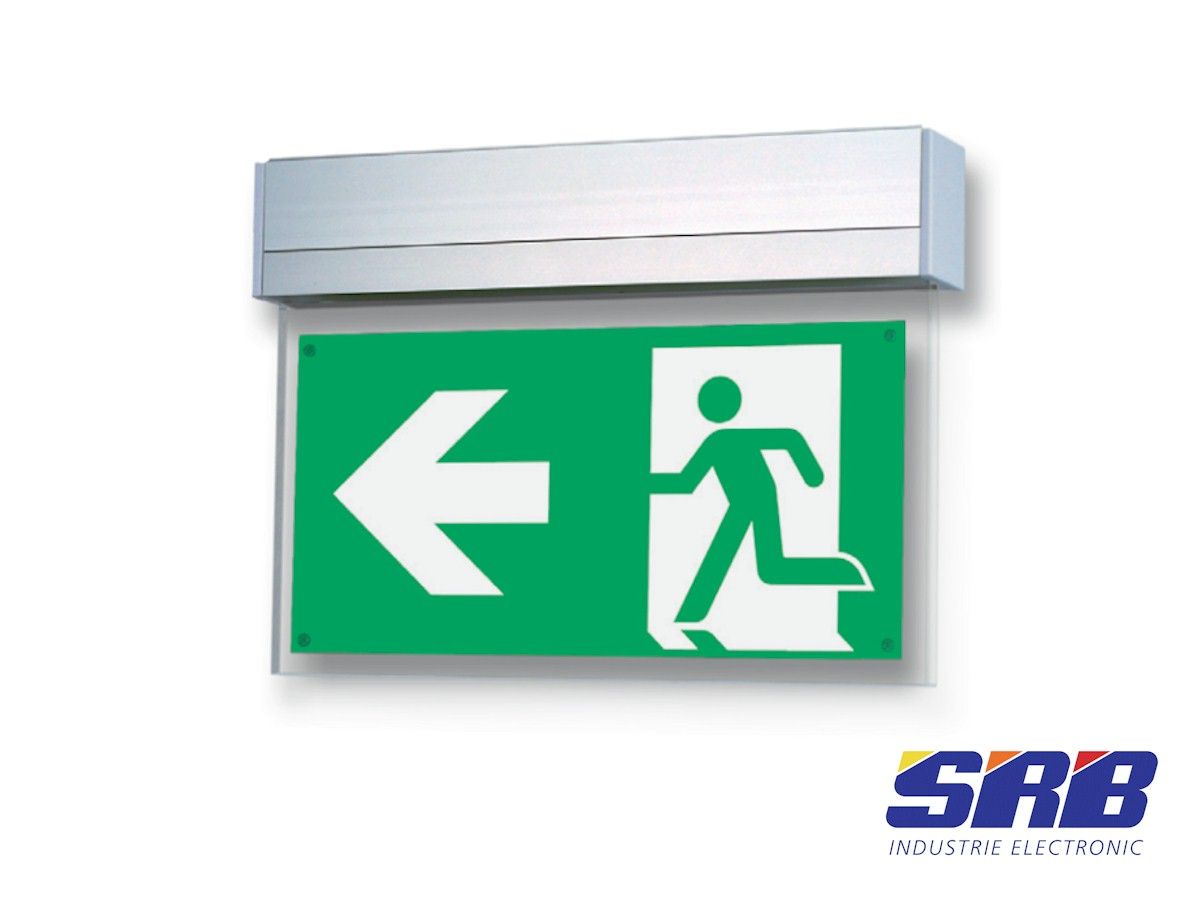

SRB Compact 200

Rettungszeichenleuchte

In notwendigen Fluren sind abgehängte Piktogramme erforderlich, um den Fluchtweg zu kennzeichnen. Di...

SRB Compact 300

Rettungszeichenleuchte

In notwendigen Fluren sind abgehängte Piktogramme erforderlich, um den Fluchtweg zu kennzeichnen. Di...

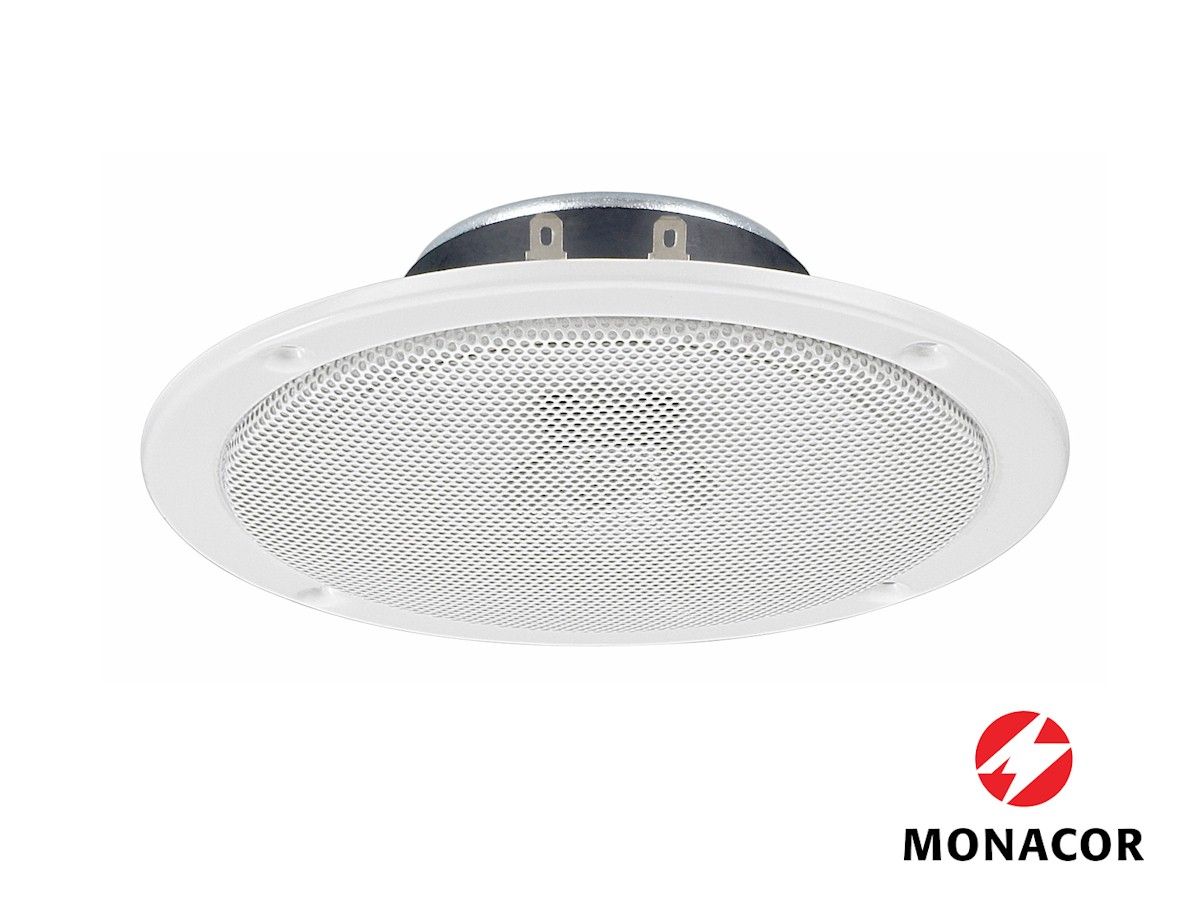

Monacor SPE-150/WS

Niedrigeinbaulautsprecher

Für Lautsprecher in notwendigen Fluren stehen Ihnen je nach Anforderung verschiedene Ausführungen zu...

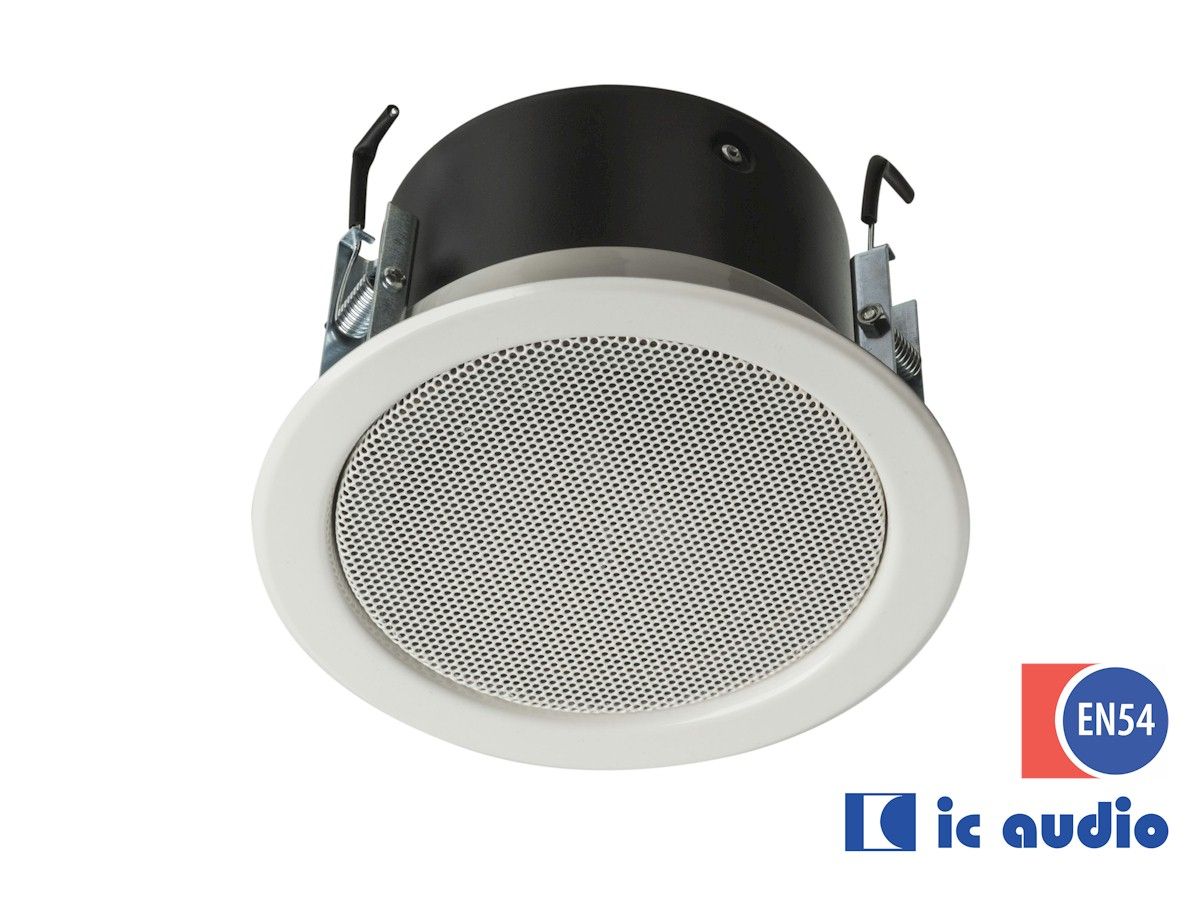

ic audio DL EN54

ELA-Lautsprecher für Sprachalarmierung

Für Lautsprecher in notwendigen Fluren stehen Ihnen je nach Anforderung verschiedene Ausführungen zu...

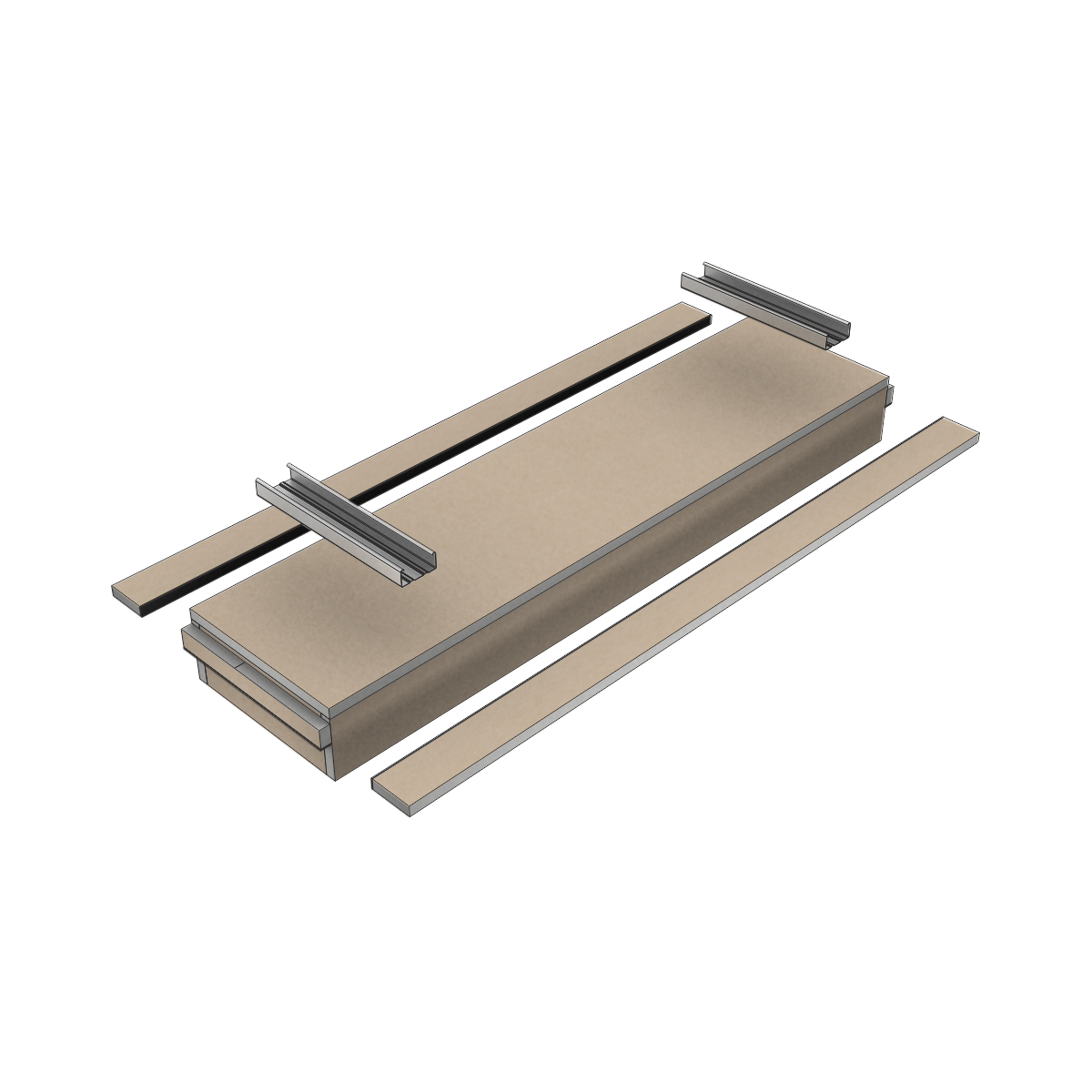

SK30

Schutzkasten für Einbauteil rund/eckig

Selbstverständlich lassen sich neben abgestimmten Zusatzausstattungen auch externe Einbauten in LMD ...

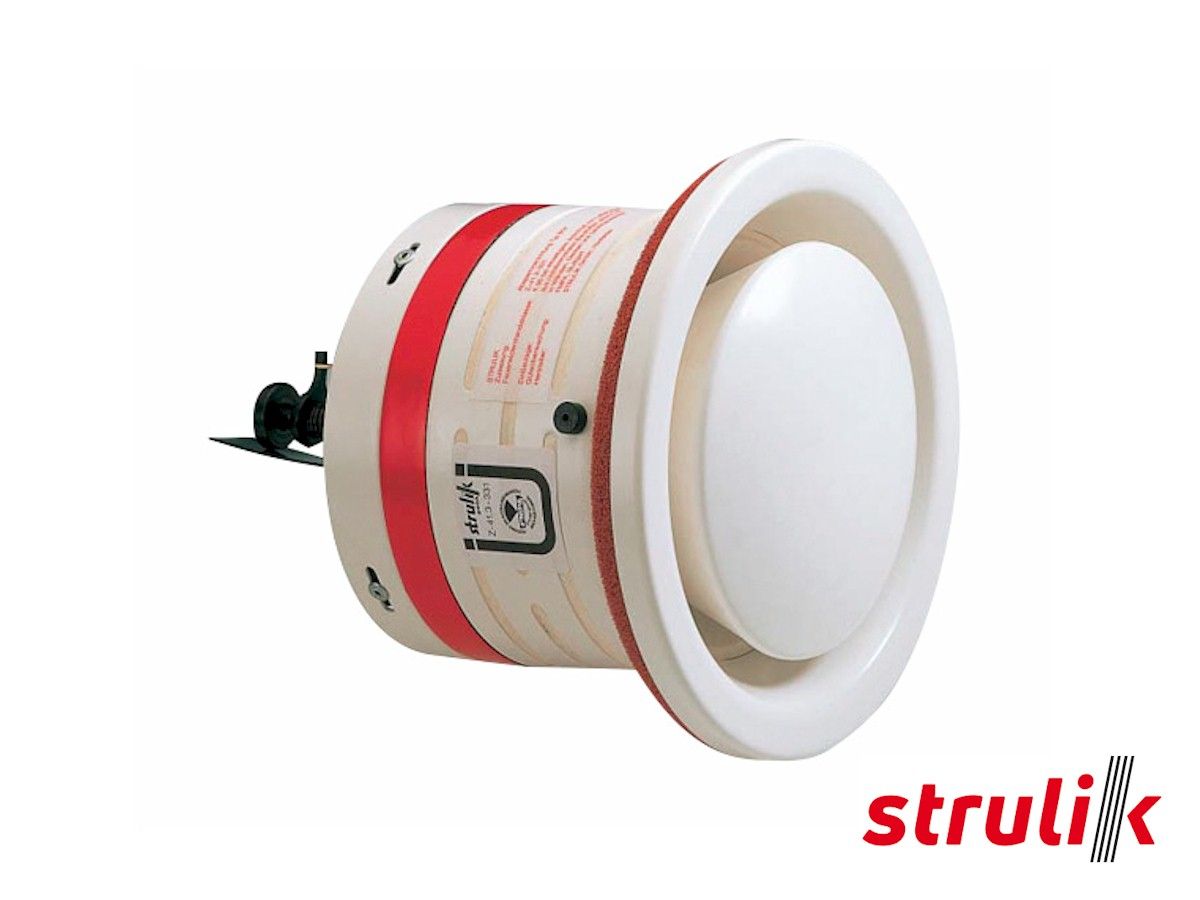

Strulik BCF

Absperrvorrichtung

Verschiedene Lüftungskomponenten der Firma Strulik können in LMD Metall-Brandschutzdecken integriert...

Alle laden

Einsatzbereiche

Gesundheit: Kliniken & Krankenhäuser, Labore & Forschung

Arbeit: Rechenzentren, Technikräume

Geschäfte, Freizeit und Kultur: Versammlungsstätten

Verkehrsflächen: Notwendige Flure

Bildung: Forschungsräume

Industrie: Labore & Forschung

Hotels und Gastronomie: Hotels & Resorts

Öffentliche Einrichtungen: Gerichtsgebäude, Regierungsgebäude

Technische Anforderungen

Brandschutz: Brandverhalten / Baustoffklasse, Feuerwiderstand, Rauchdichtigkeit

Gestaltung: Perforation, Pulverbeschichtung, Stahl

Akustik: Raumakustik, Luftschalldämmung

Korrosionsschutz: Innenbereich

Nachhaltigkeit: Umweltproduktdeklaration

Hygiene: Absaugbar, Abwischbar, Antibakteriell desinfizierbar, Viruzid desinfizierbar
